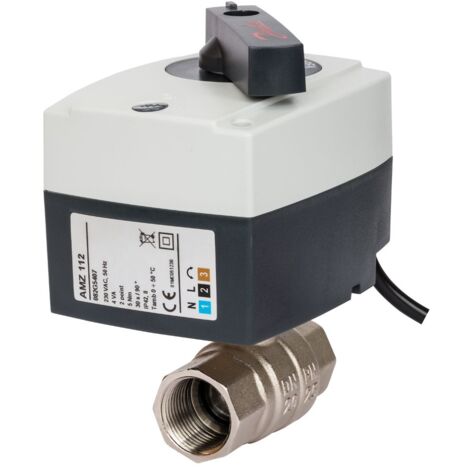

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 40, 230Vac, Auf/Zu

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 40, 230Vac, Auf/Zu

Der motorische Kugelhahn AMZ112 von Danfoss ist ein 2-Wege-Kugelhahn mit einem elektrischen Drehantrieb vom Typ AMB182. Er ist für eine Versorgungsspannung von 230 Vac ausgelegt und bietet eine zuverlässige Auf/Zu-Funktion. Mit einem Nenndurchmesser von DN 40 und einer Nenndruckstufe von PN 40 eignet er sich für vielfältige Anwendungen, insbesondere im Bereich der Fernwärme.

Wie funktioniert der motorische Kugelhahn AMZ112?

Der Kugelhahn ist mit einem elektrischen Drehantrieb ausgestattet, der ein 2-Punkt-Eingangssignal (Auf/Zu) verarbeitet. Die Stellzeit beträgt 60 Sekunden, wobei eine Stellkraft von 10 Nm zur Verfügung steht. Die Drehrichtung des Antriebs ist wählbar, was eine flexible Anpassung an verschiedene Einbausituationen ermöglicht. Eine mechanische Handverstellung ist ebenfalls vorhanden, die eine kraftabhängige Abschaltung des Antriebs in den Endlagen sicherstellt und somit einen Überlastungsschutz bietet. Eine LED-Anzeige informiert über die Drehrichtung und den Status des Zusatzschaltkontakts (Öffner).

Welche Schutz- und Installationsmöglichkeiten bietet der AMZ112?

Der Kugelhahn ist für eine Umgebungstemperatur von 0 bis 50 °C ausgelegt und besitzt die Schutzart IP42 gemäß DIN EN 60529 sowie die Schutzklasse II nach DIN EN 60730-1. Die Einbaulage kann von stehend bis liegend variieren, was eine flexible Installation erlaubt. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Aus welchen Materialien besteht der Kugelhahn und welche Anschlussarten sind verfügbar?

Das Gehäuse des Kugelhahns besteht aus Messing (CW617 N UNI), die Ventilstange ebenfalls aus Messing (CW614 N UNI). Der Wälzlagerring ist aus PTFE gefertigt, was eine langlebige und reibungsarme Funktion unterstützt. Die Anschlüsse sind als Innengewinde gemäß ISO 7/1 in der Größe Rp11/2 ausgeführt. Der Kugelhahn ist unbehandelt und verfügt über keinen Oberflächenschutz.

Technische Daten

• Nenndurchmesser: DN 40
• Nenndruckstufe: PN 40
• Anschlussgröße: Rp11/2
• kvs-Wert: 156 m³/h
• Max. Betriebsdifferenzdruck: 6 bar
• Temperaturbereich: 2 bis 130 °C
• Versorgungsspannung: 230 Vac
• Stellzeit: 60 s
• Stellkraft: 10 Nm
• Schutzart: IP42

Der Danfoss motorische Kugelhahn AMZ112 mit seinem elektrischen Drehantrieb AMB182 bietet eine zuverlässige und präzise Regelung für Medien im Temperaturbereich von 2 bis 130 °C. Mit einem Nenndurchmesser von DN 40, einer Nenndruckstufe von PN 40 und einem kvs-Wert von 156 m³/h ist dieses 2-Wege-Ventil eine robuste Lösung für Anwendungen, die eine Auf/Zu-Funktion erfordern, insbesondere in Fernwärmesystemen. Die Betriebsspannung beträgt 230 Vac.

Produktspezifikation

• Hersteller-Artikelnummer: 082G5410
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMZ 112
• Hersteller-Serie: Motorregelventile
• Baulänge: 160
• Bauhöhe: 98
• Bautiefe: 250
• Oberflächenschutz: unbehandelt
• Explosionsgeschützt: nein
• Rohraußendurchmesser alle Anschlüsse: 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 156
• Anschlüsse: Innengewinde (metrisch)
• Nenndurchmesser: DN 40
• Max. Differenzdruck in geöffneter Stellung: 6
• Schließdruck: 6
