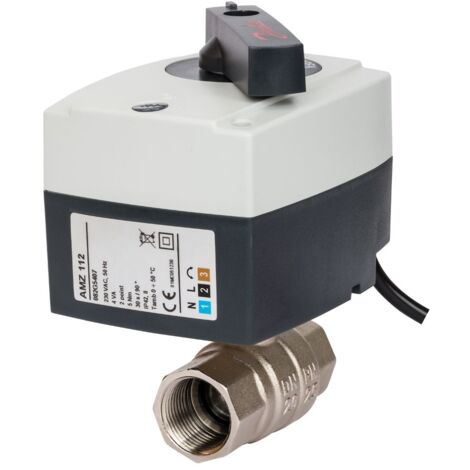

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 50, 24Vac, Auf/Zu

Danfoss motorischer Kugelhahn AMZ112 2-Wege, DN 50, 24Vac, Auf/Zu

Der Danfoss motorische Kugelhahn AMZ112 ist ein 2-Wege-Kugelhahn mit elektrischem Drehantrieb, der für Auf/Zu-Regelungsaufgaben in Heizungs- und Fernwärmeanlagen konzipiert ist. Mit einem Nenndurchmesser von DN 50 und einer Versorgungsspannung von 24 Vac bietet dieses Modell eine zuverlässige Lösung für die Steuerung von Flüssigkeitsströmen.

Wie wird der Kugelhahn angesteuert und betrieben?

Der Kugelhahn ist mit einem aufgebauten elektrischen Drehantrieb vom Typ AMB182 ausgestattet, der über ein 2-Punkt-Eingangssignal (Auf/Zu) angesteuert wird. Die Stellzeit beträgt 60 Sekunden, und die Stellkraft liegt bei 10 Nm. Die Drehrichtung ist wählbar, was eine flexible Anpassung an die Installationssituation ermöglicht. Eine mechanische Handverstellung ist ebenfalls vorhanden. Der Drehantrieb verfügt über eine kraftabhängige Abschaltung in den Endlagen, die als Überlastungsschutz dient. Eine LED-Anzeige informiert über die aktuelle Drehrichtung und den Status eines aktivierten Zusatzschaltkontakts (Öffner).

Welche technischen Spezifikationen und Materialien zeichnen den Kugelhahn aus?

Der Kugelhahn ist für eine Nenndruckstufe von PN 40 ausgelegt und kann einen maximalen Betriebsdifferenzdruck von 6 bar handhaben. Der Nenndurchmesser beträgt DN 50, und der kvs-Wert liegt bei 243 m³/h. Der Temperaturbereich des Mediums kann zwischen 2 °C und 130 °C liegen. Der Anschluss erfolgt über ein Innengewinde gemäß ISO 7/1 mit einer Anschlussgröße von Rp2. Das Gehäuse besteht aus Messing (CW617 N UNI), die Ventilstange aus Messing (CW614 N UNI) und der Wälzlagerring aus PTFE. Das verwendete Messing ist entzinkungsbeständig (DZR).

Welche Schutzmerkmale und Einbaumöglichkeiten bietet der Kugelhahn?

Die Versorgungsspannung des Drehantriebs beträgt 24 Vac bei einer Frequenz von 50/60 Hz. Die Leistungsaufnahme liegt bei 2,5 VA. Der Kugelhahn erfüllt die Schutzart IP42 gemäß DIN EN 60529 und die Schutzklasse II gemäß DIN EN 60730-1. Dies ermöglicht einen zuverlässigen Betrieb in einer Umgebungstemperatur von 0 °C bis 50 °C. Die Einbaulage ist flexibel von stehend bis liegend möglich. Die Bauhöhe beträgt 100 mm, die Baulänge 160 mm und die Bautiefe 250 mm.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruckstufe: PN 40
• Max. Betriebsdifferenzdruck: 6 bar
• kvs-Wert: 243 m³/h
• Temperaturbereich: 2 bis 130 °C
• Versorgungsspannung: 24 Vac
• Leistungsaufnahme: 2,5 VA
• Stellzeit: 60 s
• Stellkraft: 10 Nm
• Schutzart: IP42
• Schutzklasse: II
• Werkstoffe Gehäuse/Ventilstange: Messing (entzinkungsbeständig DZR)
• Werkstoff Wälzlagerring: PTFE
• Anschlussgröße: Rp2

Der Danfoss motorische Kugelhahn AMZ112 bietet eine robuste und präzise Lösung für die Regelung von Flüssigkeitsströmen in 2-Wege-Anwendungen. Seine elektrische Ansteuerung mit 24 Vac, die Nenndruckstufe PN 40 und der kvs-Wert von 243 m³/h machen ihn zu einer effizienten Komponente für anspruchsvolle Heizungs- und Fernwärmesysteme. Die flexible Einbaulage und die Schutzart IP42 tragen zur vielseitigen Einsatzfähigkeit bei.

Produktspezifikation

• Hersteller-Artikelnummer: 082G5405
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMZ 112
• Hersteller-Serie: Motorregelventile
• Baulänge: 160
• Bauhöhe: 100
• Bautiefe: 250
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Druckstufe Artikel: PN 25
• Rohraußendurchmesser alle Anschlüsse: 50
• Länge Anschluss 1: 130
• Nullspannungsrücklauf: ohne
• Zustandsmeldung: ohne
• Laufzeit: 60
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 292
• Mit Endkontakten: ja
• Nenndurchmesser: DN 50
• Übertragung: mit Zahnrädern
• Arbeitsbereich einstellbar: ja
• Hilfskontakte: nein
• Max. Differenzdruck in geöffneter Stellung: 6
• Kennlinien-Charakteristik: linear
• Schließdruck: 16
• Einstellbare Zustandsmeldung: nein
