Danfoss motorischer Kugelhahn AMZ113 2-Wege, DN 25, 24Vac, 2-Punkt

Danfoss motorischer Kugelhahn AMZ113 2-Wege, DN 25, 24Vac, 2-Punkt

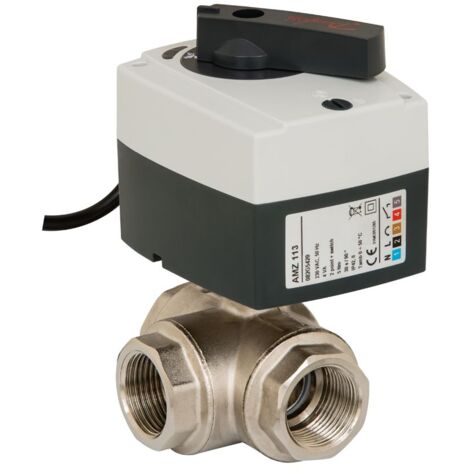

Der Danfoss motorische Kugelhahn AMZ113 ist ein 2-Wege-Umschaltventil mit integriertem elektrischen Drehantrieb vom Typ AMB182. Er ist für einen Nenndurchmesser von DN 25 ausgelegt und wird mit einer Versorgungsspannung von 24 Vac über ein 2-Punkt-Signal gesteuert. Dieses Modell eignet sich für den Einsatz in Heizungs- und Fernwärmeanlagen und ermöglicht eine präzise Durchflussregelung in einem Temperaturbereich von 2 bis 130 °C.

Wie funktioniert der elektrische Antrieb des Kugelhahns?

Der integrierte elektrische Drehantrieb AMB182 des Kugelhahns AMZ113 arbeitet mit einer Leistungsaufnahme von 3,5 VA und einem 2-Punkt-Eingangssignal (Auf/Zu) bei einer Frequenz von 50/60 Hz. Die Stellzeit beträgt 60 Sekunden bei einer Stellkraft von 10 Nm. Die Drehrichtung ist wählbar, was eine flexible Anpassung an die Einbausituation ermöglicht. Ein Zusatzschaltkontakt (Öffner) sowie eine LED-Anzeige für Drehrichtung und Schaltstatus sind vorhanden. Eine mechanische Handverstellung und eine kraftabhängige Abschaltung des Drehantriebs in den Endlagen dienen dem Überlastungsschutz.

Welche hydraulischen Eigenschaften bietet der Kugelhahn?

Der Kugelhahn ist für eine Nenndruckstufe von PN 40 und einen maximalen Betriebsdifferenzdruck von 6 bar ausgelegt. Mit einem Nenndurchmesser von DN 25 und einem kvs-Wert von 13 m³/h ermöglicht er einen effizienten Durchfluss. Die Anschlüsse sind als Innengewinde gemäß ISO 7/1 in der Größe Rp1 ausgeführt, passend für Rohrleitungen mit einem Außendurchmesser von 25 mm.

Aus welchen Materialien besteht der Kugelhahn und wie ist er konstruiert?

Das Gehäuse des Kugelhahns besteht aus Messing (CW617 N UNI) und die Ventilstange aus Messing (CW614 N UNI). Der Wälzlagerring ist aus PTFE gefertigt, was eine hohe Langlebigkeit und reibungsarme Funktion unterstützt. Die Einbaulage ist flexibel von stehend bis liegend möglich. Die Oberfläche des Ventils ist unbehandelt.

Welche Schutzmerkmale und Umgebungsbedingungen sind zu beachten?

Der motorische Kugelhahn AMZ113 ist für Umgebungstemperaturen von 0 bis 50 °C konzipiert. Die Schutzart IP42 gemäß DIN EN 60529 und die Schutzklasse II gemäß DIN EN 60730-1 ermöglichen einen sicheren Betrieb. Ein Explosionsschutz ist nicht vorhanden.

Technische Daten

• Nenndruckstufe: PN 40
• Max. Betriebsdifferenzdruck: 6 bar
• Nenndurchmesser: DN 25
• kvs-Wert: 13 m³/h
• Temperaturbereich: 2 bis 130 °C
• Versorgungsspannung: 24 Vac
• Leistungsaufnahme: 3,5 VA
• Stellzeit: 60 s
• Stellkraft: 10 Nm
• Schutzart: IP42

Der Danfoss motorische Kugelhahn AMZ113 bietet eine präzise und zuverlässige Regelung für Heizungs- und Fernwärmeanlagen. Mit seiner 2-Punkt-Steuerung bei 24 Vac, einer robusten Messingkonstruktion und einem weiten Temperaturbereich von 2 bis 130 °C ist er eine langlebige Lösung für anspruchsvolle Anwendungen, die eine effiziente Durchflussregelung erfordern.

Produktspezifikation

• Hersteller-Artikelnummer: 082G5414
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMZ 113
• Hersteller-Serie: Motorregelventile
• Baulänge: 160
• Bauhöhe: 105
• Bautiefe: 250
• Oberflächenschutz: unbehandelt
• Explosionsgeschützt: nein
• Rohraußendurchmesser alle Anschlüsse: 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 13
• Anschlüsse: Innengewinde (metrisch)
• Nenndurchmesser: DN 25
• Max. Differenzdruck in geöffneter Stellung: 6
• Schließdruck: 6
