Allgemeine Beschreibung

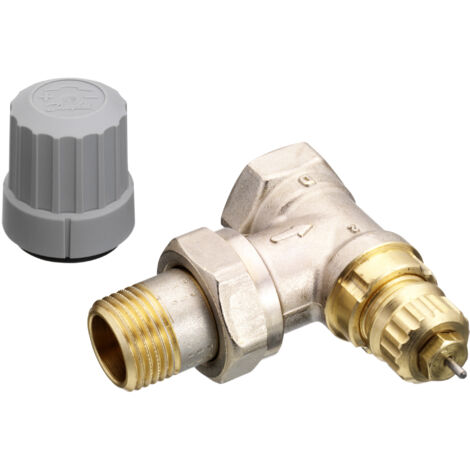

Das Danfoss Ventilgehäuse RA-FN 15 R 1/2" ist eine Eckausführung, die für den Einbau in den Rücklauf konzipiert ist. Es ist vernickelt und eignet sich für die Verwendung mit Danfoss Fühlerelementen wie RA 2000, living eco®, living connect® und RAW sowie den thermischen Stellantrieben Typ TWA. Die Ventilgehäuse sind mit einer grauen Bauschutzkappe versehen, um sie von anderen Danfoss Ventilgehäusen zu unterscheiden.Technische daten
- Hersteller-Artikelnummer: 013G3227
- Typ: RA-FN 15
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- Bauhöhe: 37 mm
- Durchflusskapazität (min. 10 kPa): 70
- Durchflusskapazität (min. 15 kPa): 85
- Kvs-Wert: 0,9
- KV-Wert: 0,22
- Max. Vorlauftemperatur: 120 °C
- Max. Differenzdruck: 0,6 bar
- O-Ring-Stopfbuchse: ohne Anlagenentleerung auswechselbar
- Geeignet für Zweirohrsystem: ja
- Geeignet für Einrohrsystem: nein
- Automatische Durchflussregelung: nein
- Mit Staubkappe: ja
- Voreinstellung: ohne
- Thermostatische Vorbereitung: ja
Kompatibilität und Zubehör
- Kompatibel mit Danfoss Fühlerelementen RA 2000, living eco®, living connect® und RAW
- Kompatibel mit thermischen Stellantrieben Typ TWA
Installation
Das Ventilgehäuse wird im Rücklauf montiert und eignet sich als Austauschventil für bereits installierte Rücklauftemperaturbegrenzer oder für den Einbau bei vertauschtem Vor- und Rücklauf. Ein Durchflussrichtungspfeil auf dem Gehäuse kennzeichnet die Fließrichtung.
Anwendung
Das Ventilgehäuse ist für die Verwendung in Heizsystemen geeignet und sollte in Übereinstimmung mit der VDI Richtlinie 2035 zur Vermeidung von Steinbildung und Korrosion installiert werden.
Weitere Informationen
Die technischen Daten für alle Ventilgehäuse in Kombination mit RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind die Ventilgehäuse geeignet für Planungen nach DIN V 4701/10 und AP Bereich ≤ 1K (EnEV).
