Allgemeine Beschreibung

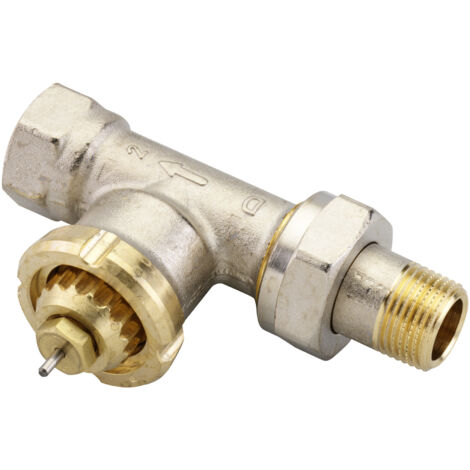

Der Danfoss Rücklauftemperaturbegrenzer FJVR ist ein selbsttätiger Proportionalregler zur präzisen Regelung der Medientemperatur in Heizungsanlagen. Er besteht aus einem thermostatischen Element und einem robusten Ventilgehäuse in Durchgangsausführung mit einer Nennweite von DN 10 (R 3/8). Dieses System ist vielseitig einsetzbar, beispielsweise zur Rücklauftemperaturbegrenzung an Heizkörpern, als Frostschutz oder als kostengünstige Lösung zur Fußbodentemperierung in kombinierten Fußboden-/Radiatorenheizungen.Technische daten
- Ventilgehäuse: Messing (MS 58), vernickelt
- Anschlussgröße: R 3/8 Zoll (DN 10)
- Ausführung: Durchgang
- Kvs-Wert: 0,30 m3/h
- Max. Differenzdruck: 1 bar
- Max. Wassertemperatur: 120 °C
- Bauhöhe: 37 mm
- Druckstufe: PN 10
- Stopfbuchse: auswechselbar ohne Entleerung
Kompatibilität und Zubehör
- Hersteller-Artikelnummer: 003L1010
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: FJVR Ventile
- Hersteller-Serie: FJVR Fühler
- Größe Heizkörperanschluss: 3/8 Zoll (10)
Installation
Die Installation des FJVR Rücklauftemperaturbegrenzers erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.
Anwendung
Der Thermostat im FJVR schließt bei steigender Temperatur selbsttätig, um die Medientemperatur zu regulieren. Dabei beeinflusst der Regler die Wassermenge und die Spreizung, nicht jedoch die Vorlauftemperatur. Daher ist bei der Fußbodentemperierung besonders auf die maximal zulässige Vorlauftemperatur für den Fußbodenaufbau und die verwendeten Rohrmaterialien zu achten. Die Umgebungstemperatur am Einbauort sollte die eingestellte Temperatur am Fühler nicht überschreiten.
