Danfoss Strangregulier- und Messventil ASV-I, DN 15, G 3/4" Außengewinde

Danfoss Strangregulier- und Messventil ASV-I, DN 15, G 3/4" Außengewinde

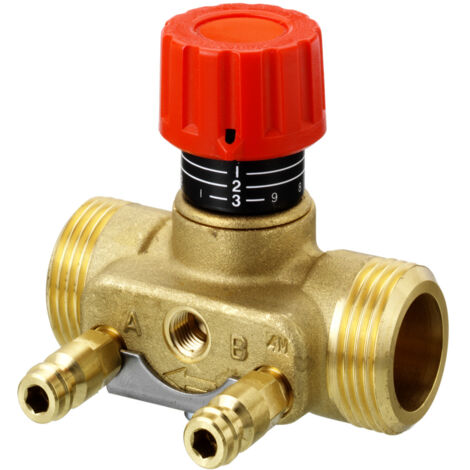

Das Danfoss Strangregulier- und Messventil ASV-I 15 mit G 3/4" Außengewinde ist ein präzises Ventil zur Strangabsperrung und Durchflussmessung in Heizungsanlagen. Es ist für den Einbau im Vorlauf vorgesehen und eignet sich besonders für die Kombination mit Strangdifferenzdruckreglern, wobei es den Anschluss einer Impulsleitung von ASV-P/PV ermöglicht. Das Ventil ist Teil der Danfoss Serie "Automatischer Abgleich" und gehört zur Produktgruppe der Strangventile.

Wie funktioniert das Strangregulierventil ASV-I 15?

Das Ventil bietet eine zuverlässige Strangabsperrung mittels eines roten Handrads und ermöglicht die Durchflussbegrenzung durch einen Doppelkolben mit digitaler Skala. Dadurch kann der Volumenstrom präzise eingestellt und kontrolliert werden. Die Kombination mit einem Strangdifferenzdruckregler sorgt für einen automatischen hydraulischen Abgleich, was die Effizienz der Heizungsanlage verbessert.

Welche technischen Eigenschaften und Materialien zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus robustem Messing, das eine lange Lebensdauer und Korrosionsbeständigkeit sicherstellt. Die Druckstufe beträgt PN 16, was den Einsatz bei einem maximalen Differenzdruck von 1,5 bar erlaubt. Die maximale Wassertemperatur im Dauerbetrieb liegt bei 120 °C. Das Ventil verfügt über metrische Außengewindeanschlüsse mit der Größe G 3/4 A (DN 15) und ist für Handbedienung ausgelegt.

Welche Isolierung und Zubehör sind enthalten?

Das Ventil wird inklusive einer grauen Isolierschale geliefert, die für Temperaturen bis 80 °C ausgelegt ist. Diese Isolierung unterstützt die Energieeffizienz, indem sie Wärmeverluste am Ventil reduziert. Ein Entleerungsventil, Messnippel oder Thermometer sind nicht integriert.

Welche Einsatzbereiche sind typisch für das ASV-I 15?

Das Strangregulier- und Messventil eignet sich für den Einsatz in Heizungsanlagen, insbesondere zur präzisen Regelung und Messung des Durchflusses in Strängen. Es ist ideal für den Einbau im Vorlauf und unterstützt die hydraulische Optimierung durch die Kombination mit Strangdifferenzdruckreglern.

Technische Daten

• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 1.6 m³/h
• Druckstufe: PN 16
• Max. Differenzdruck: 1,5 bar
• Max. Wassertemperatur: 120 °C
• Nenndurchmesser: DN 15
• Werkstoff Gehäuse: Messing
• Handbedienung: Ja
• Isolierschale: Grau, bis 80 °C
• Impulsleitungsanschluss: Ja

Das Danfoss Strangregulier- und Messventil ASV-I 15 überzeugt durch seine präzise Durchflussbegrenzung mit digitaler Skala und die Möglichkeit zur Strangabsperrung. Mit einer Druckstufe von PN 16 und einer maximalen Wassertemperatur von 120 °C ist es für vielfältige Heizungsanwendungen geeignet und unterstützt durch die Kombination mit Strangdifferenzdruckreglern eine effiziente Anlagenhydraulik.

Lieferumfang

• 1x Danfoss Strangregulier- und Messventil ASV-I 15
• 1x Graue Isolierschale

Produktspezifikation

• Hersteller-Artikelnummer: 003L7646
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ASV-I
• Hersteller-Serie: Automatischer Abgleich
• Unterliegt EU Trinkwasserverordnung: Nein
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 150
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 160
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): 120
• Nenndurchmesser: DN 15
