Danfoss Temperaturregler AVTB 20, Rp 3/4", Sollwertbereich IG, 30-100 Grad C, Kvs 3,4m3/h, 003N8145

Danfoss Temperaturregler AVTB 20, Rp 3/4", Sollwertbereich IG, 30-100 Grad C, Kvs 3,4m3/h, 003N8145

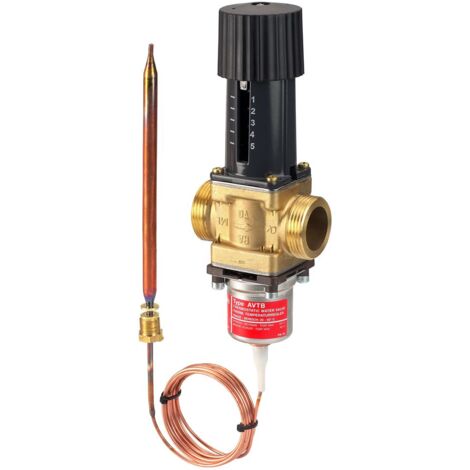

Der Danfoss Temperaturregler AVTB 20 ist ein thermostatisches Wasserventil, das zur präzisen Temperaturregelung von Flüssigkeiten in Heizsystemen dient. Dieser Regler arbeitet ohne externe Energiezufuhr und schließt bei steigender Temperatur. Er ist ideal für Anwendungen mit einem Sollwertbereich von 30 bis 100 Grad Celsius und bietet mit einem Kvs-Wert von 3,4 eine zuverlässige Steuerung.

Wie funktioniert der Danfoss Temperaturregler AVTB 20?

Der AVTB 20 regelt die Temperatur durch einen druckentlasteten Ventilkegel, der bei steigender Temperatur schließt. Das Ventilgehäuse besteht aus robustem Messing (MS 58), was eine langlebige Konstruktion sicherstellt. Die Temperaturregelung erfolgt energieautark, was den Betrieb besonders wartungsarm macht.

Welche Anschluss- und Einbaueigenschaften bietet der Regler?

Das Ventil verfügt über ein Rohrgewinde mit Innengewinde Rp 3/4 Zoll (DN 20) und ist mit einem 2,0 Meter langen Kapillarrohr ausgestattet. Der kleine Fühler aus vernickeltem Kupfer mit Anschluss R 1/2 kann flexibel in beliebiger Einbaulage und an verschiedenen Orten montiert werden. Für die Installation sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Welche technischen Grenzwerte sind zu beachten?

Der Regler ist für eine maximale Medientemperatur von 130 Grad Celsius und einen maximalen Differenzdruck von 10 bar ausgelegt. Die Druckstufe beträgt PN 16. Die maximale Fühlertemperatur liegt ebenfalls bei 130 Grad Celsius.

Technische Daten

• Sollwertbereich: 30-100 Grad Celsius
• Kvs-Wert: 3,4
• Anschluss: DN 20, IG Rp 3/4
• Kapillarrohrlänge: 2,0 m
• Max. Medientemperatur: 130 °C
• Max. Fühlertemperatur: 130 °C
• Max. Differenzdruck: 10 bar
• Nenndruck: PN 16
• Ventilgehäuse: Messing MS 58

Der Danfoss Temperaturregler AVTB 20 bietet eine zuverlässige und energieautarke Lösung zur präzisen Temperaturregelung in Heizsystemen. Mit seinem robusten Messinggehäuse, flexiblen Einbaumöglichkeiten und einem breiten Sollwertbereich von 30 bis 100 Grad Celsius ist er für vielfältige Anwendungen geeignet und unterstützt eine effiziente Steuerung bei mittleren Temperaturen.

Produktspezifikation

• Hersteller-Artikelnummer: 003N8145
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVTB
• Hersteller-Serie: Temperaturregler
• Unterliegt EU Trinkwasserverordnung: Nein
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
