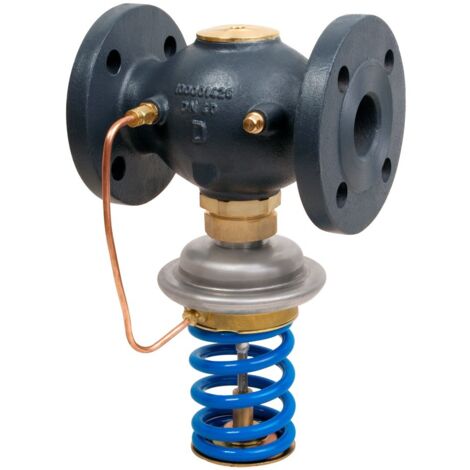

Danfoss Überströmregler AVA 50 Flansch, 4-11 bar, Kvs 25, PN 25

Danfoss Überströmregler AVA 50 Flansch, 4-11 bar, Kvs 25, PN 25

Der Danfoss Überströmregler AVA 50 mit Flanschanschluss ist ein selbsttätig arbeitendes Überströmventil, das vorwiegend in Fernwärmesystemen eingesetzt wird. Dieses Ventil ist drucklos geschlossen und öffnet bei steigendem Druck im Einstellbereich von 4 bis 11 bar. Mit einem kvs-Wert von 25 m³/h und einem Nenndruck von PN 25 eignet sich der Regler für den Einsatz mit Heiz- und Kühlwasser sowie glykolhaltigem Wasser bis zu 30 % und Temperaturen von 2 bis 150 °C.

Wie funktioniert der Überströmregler AVA 50?

Der AVA 50 arbeitet als druckentlastendes Ventil, das bei steigendem Druck öffnet, um den Druck im System zu regulieren. Er besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder, die den Öffnungsdruck einstellt. Das Ventil ist drucklos geschlossen und öffnet selbsttätig, sobald der eingestellte Druck überschritten wird.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Der Überströmregler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu 30 % geeignet. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, was den Regler für verschiedene Heiz- und Kühlsysteme nutzbar macht.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt. Die Kegeldichtung besteht aus EPDM. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran ist aus gewebeverstärktem EPDM. Die Anschlüsse sind als Flansch nach DIN 2501 Form C ausgeführt, passend für DN 50.

Welche technischen Eigenschaften zeichnen den AVA 50 aus?

Der Überströmregler ist für einen Nenndruck von PN 25 ausgelegt und kann einen maximalen Differenzdruck (dp max.) von 16 bar bewältigen. Der kvs-Wert von 25 m³/h gibt den Durchfluss bei vollem Öffnungsgrad an. Die Bauhöhe beträgt 245 mm. Der Einstellbereich des Sollwerts liegt zwischen 4 und 11 bar, was eine flexible Anpassung an unterschiedliche Systemanforderungen ermöglicht.

Technische Daten

• Nennweite: DN 50
• Anschluss: Flansch nach DIN 2501 Form C
• kvs-Wert: 25,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck (dp max.): 16 bar
• Temperaturbereich: 2 bis 150 °C
• Einstellbereich Sollwert: 4 bis 11 bar
• Bauhöhe: 245 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM

Der Danfoss Überströmregler AVA 50 bietet eine zuverlässige Druckregelung in Fernwärme- und Heizsystemen. Mit seinem robusten Gehäuse aus Sphäroguss, hochwertigen Edelstahlkomponenten und einem breiten Temperatur- und Druckbereich ist er für vielfältige Anwendungen geeignet. Die präzise einstellbare Sollwertfeder ermöglicht eine flexible Anpassung an unterschiedliche Systemanforderungen und sorgt für eine sichere Druckentlastung.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6631
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 245
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 50
