Allgemeine Beschreibung

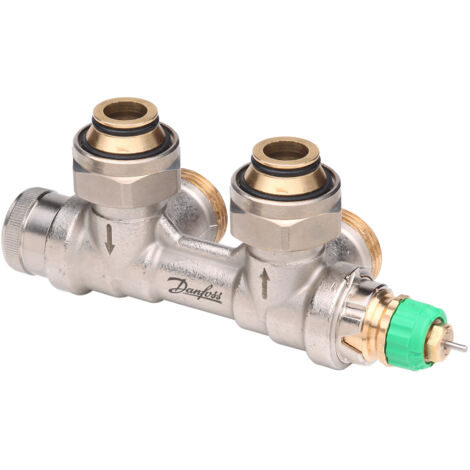

Die Danfoss dyn, VHS-DV Fühler rechts Eckausführung ist eine druckunabhängige Universalanschlussarmatur, die speziell für den Einsatz in Zweirohrheizungssystemen entwickelt wurde. Sie eignet sich ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Das Regelventil kann einfach installiert und mit den Standardthermostaten von Danfoss kombiniert werden.Technische daten
- Maximaler Volumenstrom: 10 bis 135 l/h
- Betriebsdruck: 10 bar max.
- Differenzdruck: 0,6 bar min. / 0,1 bar max.
- Vorlauftemperatur: 95 °C
- Anschluss Anlage: G 3/4 A
- Anschluss Heizkörper: G 3/4 A
- Bauhöhe: 65 mm
- Achsabstand: 50 + 1,5 mm
Kompatibilität und Zubehör
- Kompatibel mit allen thermostatischen Fühlerelementen mit Danfoss RA-Anschluss
- Inklusive selbstdichtendem Anschlussstück und Verschraubung aus Messing
- Passende Kunststoffabdeckungen in Weiß (RAL 9016) oder in Chrom erhältlich
Installation
- Einfach zu installierendes Regelventil
- Die komplette Stopfbuchse kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden
- Mit grüner Bauschutzkappe zur manuellen Regulierung während der Bauphase
Anwendung
- Geeignet für den Einsatz in Heizkörpern mit druckunabhängiger Regelung
- Optimierung der Pumpenleistung durch Differenzdruckmessung am VHS-DV
Weitere Informationen
- Die Schutzkappe darf nicht als manuelle Absperrvorrichtung verwendet werden
- Bei Verwendung eines Wasseraufbereitungssystems sind die Dosierungsanweisungen des Herstellers zu beachten
- Gemische mit Mineralöl sollten vermieden werden
- Die Zusammensetzung des Heizwassers muss der Richtlinie VDI 2035 entsprechen
