Allgemeine Beschreibung

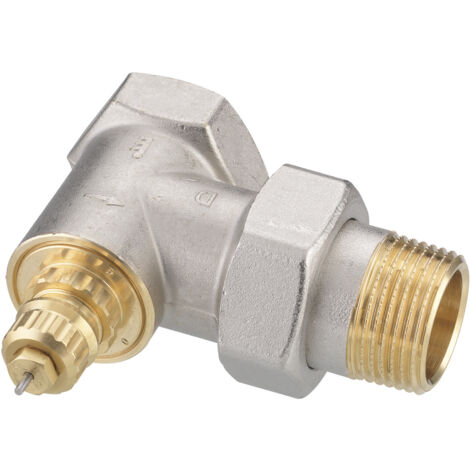

Das Danfoss Ventilgehäuse RA-G 25 R 1/1" in Eckausführung ist speziell für große Wassermengen und den Einsatz in konventionellen Einrohr-Heizungsanlagen konzipiert. Es eignet sich hervorragend zur Umrüstung von Handabsperrventilen auf Thermostatventile in horizontalen Einrohranlagen. Die Ventilgehäuse sind kompatibel mit Danfoss Fühlerelementen RA 2000 und RAW sowie den thermischen Stellantrieben Typ TWA.Technische daten
- Maximaler Betriebsdruck: 10 bar
- Maximaler Differenzdruck: 0.20 bar
- Vorlauftemperatur: 120 °C
- Kvs-Wert mit Stellantrieb: 6,33
- Kvs-Wert bei AP Bereich 1/2K mit RA: 1,42/2,69
- Durchsatzkapazität (min. 10 kPa): 187
- Durchsatzkapazität (min. 15 kPa): 229
- Größe Heizkörperanschluss: 1 Zoll (25 mm)
- Bauhöhe: 53 mm
- Oberflächenschutz: vernickelt
- Form: rechtwinklig
- Fabrikat: Danfoss
- Typ: RA-G 25
- Bestell-Nr.: 013G1680
Kompatibilität und Zubehör
- Kompatibel mit Danfoss Fühlerelementen RA 2000 und RAW
- Kompatibel mit thermischen Stellantrieben Typ TWA
- Geeignet für Einrohrsysteme
- Geeignet für Zweirohrsysteme
Installation
- O-Ring Stopfbuchse kann unter Anlagendruck ausgewechselt werden
Anwendung
- Verwendung in konventionellen Einrohr-Heizungsanlagen
- Umrüstung von Handabsperrventilen auf Thermostatventile
Weitere Informationen
- Die Zusammensetzung des Heizwassers sollte der VDI Richtlinie 2035 entsprechen, um Steinbildung und Korrosion zu vermeiden.
- Die Bauschutzkappen haben ein graues Handrad.
