Allgemeine Beschreibung

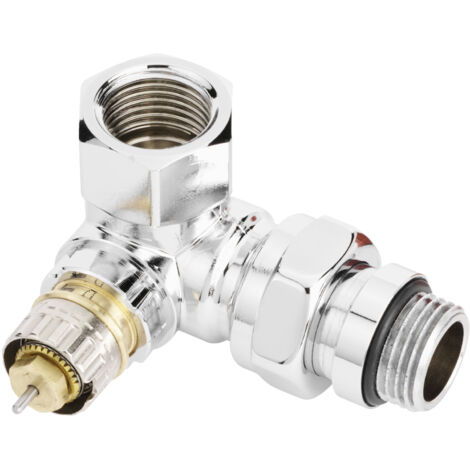

Das Danfoss Ventilgehäuse RA-NCX 15 R 1/2" in verchromter Ausführung ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen entwickelt wurde. Es ist in verschiedenen Größen erhältlich und bietet eine einfache Integration mit Danfoss Fühlerelementen und thermischen Stellantrieben.Technische daten
- Modell: RA-NCX 15
- Bestell-Nr.: 013G4239
- Oberfläche: verchromt
- Betriebsdruck: 10 bar max.
- Differenzdruck: 0,6 bar max.
- Vorlauftemperatur: 120 °C
- Bauhöhe: 91 mm
- Größe Heizkörperanschluss: 1/2 Zoll (15 mm)
- Kvs-Wert (m³/h) mit Stellantrieb: 0,04-0,90
- Kv-Wert (m³/h) bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73
- Durchsatzkapazität (min. 10 kPa): 13
- Durchsatzkapazität (min. 15 kPa): 15
Kompatibilität und Zubehör
- Kompatibel mit Danfoss Fühlerelementen RA 2000, RA PLUS und RAW
- Kompatibel mit Designfühlern RAX aus der X-tra Collection
- Geeignet für Zweirohrsysteme
Installation
- Die O-Ring Stopfbuchse kann unter Anlagendruck ausgewechselt werden.
- Voreinstellung durch Kulisse und optische Einstellkontrolle möglich.
Anwendung
- Geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV).
- Vermeidung von Steinbildung und Korrosion durch Einhaltung der VDI Richtlinie 2035.
Weitere Informationen
- Automatische Durchflussregelung: nein
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Thermostatische Vorbereitung: ja
