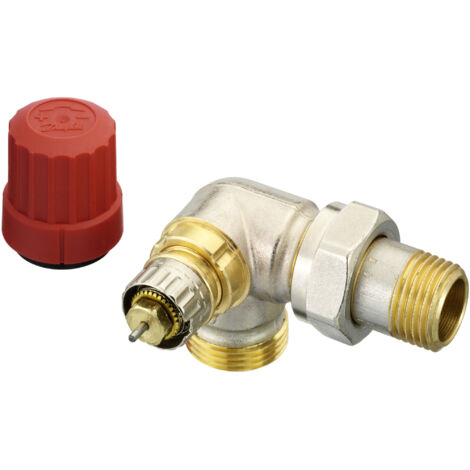

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Winkelausführung links, matt vernickelt

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Winkelausführung links, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 G 3/4" AG in Winkelausführung links mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es ermöglicht eine präzise Durchflussregelung und ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben.

Für welche Systeme ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-N 15 ist für Zweirohr-Pumpenwarmwasseranlagen ausgelegt und nicht für Einrohrsysteme geeignet. Es ist kompatibel mit Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. Die Kombination mit diesen Komponenten ermöglicht eine zuverlässige und normgerechte Heizungsregelung gemäß Euronorm EN 215 und ist für Planungen nach DIN V 4701/10 sowie AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Welche technischen Eigenschaften und Funktionen bietet das Ventilgehäuse?

Das Gehäuse besteht aus Messing MS 58 und ist matt vernickelt, was einen effektiven Oberflächenschutz bietet. Es verfügt über eine Voreinstellung durch Kulisse mit optischer Einstellkontrolle zur präzisen Durchflussregelung und eine Messmöglichkeit des Differenzdruckes. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was Wartungsarbeiten vereinfacht. Eine Bauschutzkappe mit roter Stellschraube ist integriert. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt.

Wie sind die Durchflusswerte und die Voreinstellung?

Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Bei einem AP-Bereich von 1/2K mit RA-Fühler betragen die Kv-Werte 0,43 m³/h und 0,73 m³/h. Das Ventilgehäuse ist vorab einstellbar und verfügt über keine automatische Durchflussregelung oder Schlagdämpfer. Der Thermostatanschluss ist vom Typ Klick 22.

Welche Montage- und Bedienmerkmale sind zu beachten?

Das Ventilgehäuse hat eine Bauhöhe von 91 mm und ist als rechtwinklige Ausführung mit G 3/4" Außengewinde und linksseitigem Anschluss ausgeführt. Die Bedienung erfolgt thermostatisch mit einem Knopf. Für die Montage ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich. Eine Staubkappe ist vorhanden.

Technische Daten

• Anschlussgröße: G 3/4" AG
• Ausführung: Winkelausführung links
• Oberfläche: matt vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Bauhöhe: 91 mm
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-N 15 bietet eine präzise und zuverlässige Regelung für Heizkörper in Zweirohrsystemen. Mit seiner robusten Messingausführung, der matt vernickelten Oberfläche und der Möglichkeit zur Voreinstellung unterstützt es eine effiziente und normgerechte Heizungssteuerung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 120 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 013G4205
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: RA-N
• Hersteller-Serie: Ventilgehäuse
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 91
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 0,9
• Durchsatzkapazität (min. 15 kPa): 0,9
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,09
• Vorab einstellbar: ja
• Kvs-Wert: 0,9
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
