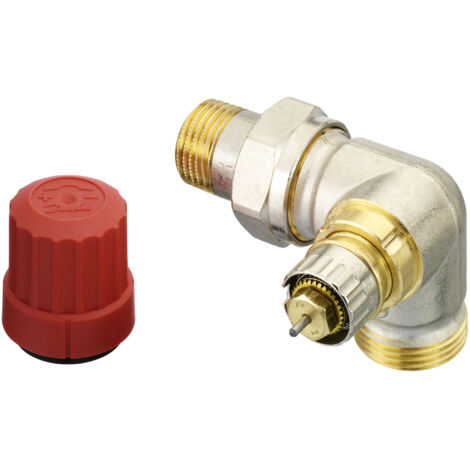

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Winkelausführung rechts, matt vernickelt

Danfoss Ventilgehäuse RA-N 15 G 3/4" AG, Winkelausführung rechts, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 15 G 3/4" AG in Winkelausführung rechts und matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben und erfüllt die Anforderungen der Euronorm EN 215 sowie Planungen nach DIN V 4701/10 mit einem AP-Bereich kleiner oder gleich 1K (EnEV).

Für welche Heizsysteme ist das Danfoss Ventilgehäuse RA-N 15 geeignet?

Das Ventilgehäuse RA-N 15 ist primär für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Es lässt sich mit Danfoss Fühlerelementen der Serien RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA kombinieren. Eine Eignung für Einrohrsysteme ist nicht gegeben. Die technischen Daten in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen der Euronorm EN 215.

Welche Konstruktionsmerkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse des Ventilgehäuses besteht aus robustem Messing MS 58 und ist matt vernickelt, was einen effektiven Oberflächenschutz bietet. Eine Besonderheit ist die O-Ring-Stopfbuchse, die sich unter Anlagendruck auswechseln lässt, ohne dass eine Anlagenentleerung erforderlich ist. Das Ventil verfügt über eine Messmöglichkeit des Differenzdruckes und eine Bauschutzkappe mit roter Stellschraube ist im Lieferumfang enthalten.

Wie erfolgt die präzise Durchflussregelung und Voreinstellung?

Die Voreinstellung des Ventilgehäuses erfolgt über eine Kulisse mit optischer Einstellkontrolle, was eine genaue Anpassung des Durchflusses ermöglicht. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Bei einem AP-Bereich von 1/2K mit RA-Fühler betragen die Kv-Werte 0,43 bzw. 0,73 m³/h. Das Ventil ist vorab einstellbar und thermostatisch vorbereitet, jedoch ohne automatische Durchflussregelung oder Schlagdämpfer.

Welche Montage- und Bedienmerkmale sind zu beachten?

Das Ventilgehäuse ist in Doppelwinkel rechts Ausführung mit einem G 3/4" Außengewinde Anschluss gestaltet. Die Bedienung erfolgt thermostatisch mit einem Knopf. Es ist mit einer Staubkappe ausgestattet und der Thermostatanschluss hat die Abmessung Klick 22. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt.

Technische Daten

• Anschluss: G 3/4" AG, Winkelausführung rechts
• Oberfläche: vernickelt
• Material Gehäuse: Messing MS 58
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73 m³/h
• Thermostatanschluss: Klick 22
• Voreinstellung: Ja

Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und präzise Lösung für die Durchflussregelung in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingkonstruktion, der voreinstellbaren Funktion und der Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Anlagendruck, ist es eine langlebige Komponente für Heizsysteme. Es ist für Drücke bis 10 bar und Temperaturen bis 120 °C geeignet und erfüllt relevante Euronormen und DIN-Standards.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-N 15
• 1x Bauschutzkappe mit roter Stellschraube

Produktspezifikation

• Hersteller-Artikelnummer: 013G4204
• Hersteller-Warengruppe: Thermostatische Heizkörperventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: RA-N
• Hersteller-Serie: Ventilgehäuse
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 55
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 0,9
• Durchsatzkapazität (min. 15 kPa): 0,9
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,09
• Vorab einstellbar: ja
• Kvs-Wert: 0,9
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
