Danfoss Verbindungs-Set vertikal DN 20 für AB-PM Rohr G 1A, Verteiler G 1A, 600 l/h 0,1 bar

Danfoss Verbindungs-Set vertikal DN 20 für AB-PM Rohr G 1A, Verteiler G 1A, 600 l/h 0,1 bar

Das Danfoss Verbindungs-Set vertikal DN 20 für AB-PM Rohr G 1 A und Verteiler G 1 A ist ein automatisches Kombi-Abgleichventil mit einem Nennvolumenstrom von 600 l/h bei einem Strangdifferenzdruck von 0,1 bar. Es eignet sich für den Einsatz in Heizsystemen zur präzisen Wärmeverteilung und zur Optimierung der Regelung bei unterschiedlichen Lastzuständen. Das Set ist für Rohr- und Verteileranschlüsse mit G 1 A Gewinde ausgelegt und ermöglicht eine einfache Installation bei geringem Platzbedarf.

Welche Funktionen bietet das AB-PM Ventil?

Das AB-PM Ventil vereint drei Funktionen in einem kompakten Gehäuse: Es arbeitet als Differenzdruckregler, als Regelventil mit linearer Kennlinie und als Durchflussbegrenzer. Diese Kombination sorgt für eine konstante Einhaltung des Differenzdruck-Sollwertes und eine einstellbare maximale Durchflussmenge ohne externe Energiezufuhr. Das Ventil schließt bei steigendem Druck und ist speziell für den Einbau im Vorlauf mit interner Druckimpulsführung konzipiert, wobei nur eine Impulsleitung erforderlich ist.

Welche Vorteile bietet das Verbindungs-Set für Heizsysteme?

Das Set unterstützt ein zuverlässiges Heizsystem mit einer ordnungsgemäßen Wärmeverteilung, auch unter Teillastbedingungen. Es ermöglicht einen geräuscharmen Betrieb durch einen konstant niedrigen Differenzdruck an den thermostatischen Ventilen, selbst in Systemen mit größerer Förderhöhe. Dadurch werden Heizkosten reduziert und die Raumtemperatur besser geregelt. Zudem ermöglicht das Set einen schnellen und einfachen Einbau bei geringem Platzbedarf.

Wie ist das Verbindungs-Set aufgebaut und welche Komponenten sind enthalten?

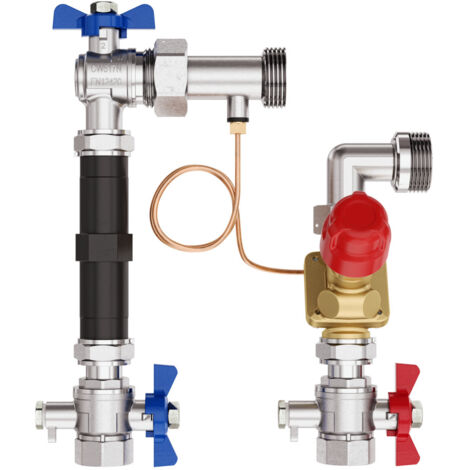

Das Set besteht aus dem AB-PM Regelventil, zwei Kugelhähnen zur Absperrung, Montage und Wartung des Wärmezählers, einem passenden Adapter (1/16) für die Impulsleitung sowie einem Kunststoff-Passstück (110/130 mm) zur Montage eines bauseitigen Wärmezählers. Das Gehäuse ist aus DZR-Messing gefertigt und verfügt über eine integrierte Strangabsperrung mit rotem Handrad. Die Impulsleitung ist 1,5 Meter lang und besitzt Anschlüsse Rp 1/16 sowie G 3/8.

Technische Daten

• Nennweite: DN 20 vertikal
• Nennvolumenstrom: 600 l/h bei 0,1 bar Strangdifferenzdruck
• Anschluss Rohr: G 1 A
• Anschluss Verteiler: G 1 A
• Druckstufe: PN 16
• Maximale Wassertemperatur: 120 °C
• Maximaler Differenzdruck: 4 bar
• Impulsleitung: 1,5 m mit Rp 1/16 und G 3/8 Anschlüssen
• Gehäusematerial: DZR-Messing

Das Danfoss Verbindungs-Set vertikal DN 20 für AB-PM bietet eine kompakte und effiziente Lösung zur automatischen Druck- und Durchflussregelung in Heizsystemen. Mit seiner robusten Bauweise und den integrierten Funktionen unterstützt es eine zuverlässige Wärmeverteilung und eine verbesserte Raumtemperaturregelung bei gleichzeitig geringem Installationsaufwand und niedrigem Geräuschpegel.

Produktspezifikation

• Hersteller-Serie: Automatischer Abgleich
• Hersteller-Modellnummer: AB-PM Set
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 003Z1472
• Zubehör: ja
• Ersatzteil: ja
