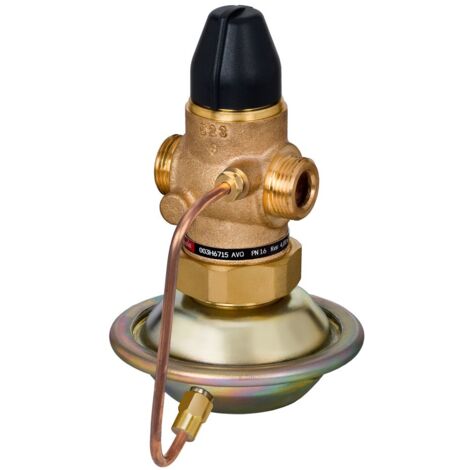

Danfoss Volumenstromregler AVQ DN 15, Kvs 1,6, PN 16, G 3/4" A

Danfoss Volumenstromregler AVQ DN 15, Kvs 1,6, PN 16, G 3/4" A

Der Danfoss Volumenstromregler AVQ DN 15 ist ein selbsttätiger Volumenstromregler für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen. Er ist ausgelegt für einen Nenndurchmesser von DN 15 und einen Nenndruck von PN 16. Mit einem Kvs-Wert von 1,6 m³/h und einem Durchflusseinstellbereich von 0,05 bis 0,8 m³/h sorgt dieser Regler für eine präzise Volumenstrombegrenzung.

Was zeichnet den Danfoss Volumenstromregler AVQ aus?

Der Danfoss Volumenstromregler AVQ ist ein selbsttätiges Bauteil, das primär in Fernwärmeanlagen eingesetzt wird. Seine Funktion besteht darin, den Volumenstrom zu begrenzen, indem er schließt, sobald der voreingestellte maximale Volumenstrom überschritten wird. Der Regler setzt sich aus einem Regelventil mit einer einstellbaren Volumenstrombegrenzung und einem Antrieb mit einer Stellmembrane zusammen. Das Gehäuse ist aus Rotguss gefertigt und verfügt über ein Außengewinde.

Für welche Anwendungen ist der AVQ Volumenstromregler geeignet?

Dieser Volumenstromregler ist speziell für Warm- und Heißwasseranlagen konzipiert und kann Medien wie Zirkulationswasser oder glykolhaltiges Wasser (bis zu 30 %) bei Temperaturen von 2 °C bis 150 °C verarbeiten. Die maximale zulässige Differenzdruck beträgt 12 bar. Die Einbauposition ist für den Rücklauf vorgesehen.

Welche technischen Spezifikationen bietet der Danfoss AVQ?

Der Regler ist für einen Nenndurchmesser von DN 15 und einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 1,6 m³/h, und der Durchflusseinstellbereich liegt zwischen 0,05 und 0,8 m³/h. Die Volumenstrombegrenzung erfolgt bei einem Wirkdruck von 0,2 bar. Der Anschluss erfolgt über ein Außengewinde G 3/4 A gemäß ISO 228/1. Die Bauhöhe des Reglers beträgt 130.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 1,6 m³/h
• Durchflusseinstellbereich: 0,05-0,8 m³/h
• Max. zul. Differenzdruck: 12 bar
• Volumenstrombegrenzung (Δp): 0,2 bar
• Mediumstemperatur: 2 °C bis 150 °C
• Anschluss: G 3/4 A
• Werkstoffgüte: Bronze (Rg 5)
• Bauhöhe: 130

Der Danfoss Volumenstromregler AVQ DN 15 bietet eine zuverlässige und präzise Regelung des Volumenstroms in Heizungs- und Fernwärmeanlagen. Mit seiner robusten Rotguss-Konstruktion, dem Nenndruck von PN 16 und einem Kvs-Wert von 1,6 m³/h ist er eine effiziente Lösung zur Sicherstellung stabiler Betriebsbedingungen und zur Vermeidung von Überströmungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6711
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQ
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 130
• Werkstoffgüte: Bronze (Rg 5)
• Max. Differenzdruck: 12
• Volumenstrom: 1,4
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Klappencharakteristik: linear
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 15
