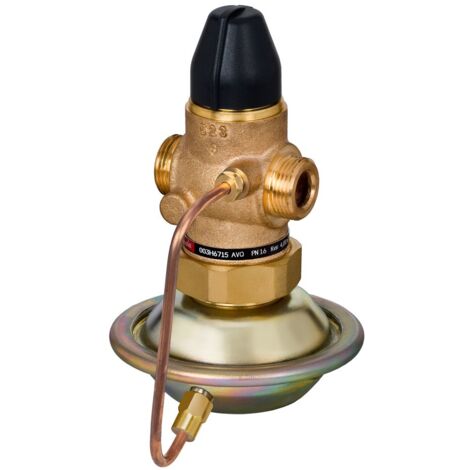

Danfoss Volumenstromregler AVQ DN 15, Kvs 2,5, PN 16, G 3/4" A

Danfoss Volumenstromregler AVQ DN 15, Kvs 2,5, PN 16, G 3/4" A

Der Danfoss Volumenstromregler AVQ DN 15 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen konzipiert wurde. Mit einem Kvs-Wert von 2,5 m³/h und einer Druckstufe von PN 16 ermöglicht dieses Modell eine zuverlässige Volumenstrombegrenzung. Das Gehäuse aus Rotguss und der G 3/4" A Außengewindeanschluss ermöglichen eine robuste und einfache Installation.

Wie funktioniert der Danfoss AVQ Volumenstromregler?

Der AVQ Volumenstromregler arbeitet selbsttätig und schließt, sobald der eingestellte maximale Volumenstrom überschritten wird. Dies stellt eine konstante Versorgung sicher und verhindert Überlastungen im System. Der Regler setzt sich aus einem Regelventil mit einer einstellbaren Volumenstrombegrenzung und einem Antrieb mit einer Stellmembrane zusammen, die präzise auf Druckänderungen reagiert.

Für welche Anwendungen ist der AVQ Volumenstromregler geeignet?

Dieser Volumenstromregler ist primär für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen vorgesehen. Er ist für Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 30 % geeignet. Die maximale Mediumtemperatur beträgt 140 °C. Die empfohlene Einbauposition ist der Rücklauf.

Welche technischen Merkmale zeichnen den AVQ Volumenstromregler aus?

Der Regler ist für einen Nenndurchmesser von DN 15 ausgelegt und hält einem Nenndruck von PN 16 stand. Der maximale zulässige Differenzdruck beträgt 12 bar, während der Wirkdruck bei 0,2 bar liegt. Der Anschluss erfolgt über ein G 3/4" A Außengewinde gemäß ISO 228/1. Das Gehäuse besteht aus hochwertigem Rotguss (Bronze Rg 5), was eine lange Lebensdauer und Korrosionsbeständigkeit ermöglicht. Der Durchflusseinstellbereich liegt zwischen 0,1 und 1,4 m³/h.

Technische Daten

• Nenndurchmesser: DN 15
• Kvs-Wert: 2,5 m³/h
• Nenndruck: PN 16
• Anschluss: G 3/4" A Außengewinde
• Max. Mediumtemperatur: 140 °C
• Max. zul. Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Durchflusseinstellbereich: 0,1-1,4 m³/h
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Einbauposition: Rücklauf

Der Danfoss Volumenstromregler AVQ DN 15 bietet eine zuverlässige und präzise Lösung zur Volumenstrombegrenzung in anspruchsvollen Heizungs- und Fernwärmesystemen. Mit seiner robusten Rotguss-Konstruktion, einem Kvs-Wert von 2,5 m³/h und der Fähigkeit, Mediumtemperaturen bis 140 °C zu handhaben, ist er eine langlebige Komponente für eine effiziente Anlagensteuerung.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6712
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQ
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 130
• Werkstoffgüte: Bronze (Rg 5)
• Max. Differenzdruck: 12
• Volumenstrom: 1,8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Klappencharakteristik: linear
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 15
