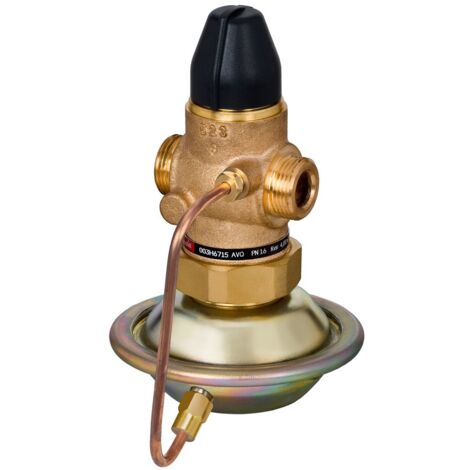

Danfoss Volumenstromregler AVQ DN 20, Kvs 6,3, PN 16, G 1" A

Danfoss Volumenstromregler AVQ DN 20, Kvs 6,3, PN 16, G 1" A

Der Danfoss Volumenstromregler AVQ DN 20 mit einem Kvs-Wert von 6,3 m³/h und einem Nenndruck von PN 16 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärme-, Warm- und Heißwasseranlagen bis maximal 140 °C konzipiert wurde. Das Gehäuse aus robustem Rotguss (Bronze Rg 5) verfügt über Außengewindeanschlüsse G 1 A nach ISO 228/1 und ist für den Einbau im Rücklauf vorgesehen.

Wie funktioniert der Danfoss Volumenstromregler AVQ?

Der AVQ ist ein selbsttätiger Volumenstromregler, der den Durchfluss automatisch begrenzt, sobald der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung und einem Antrieb mit einer Stellmembrane, die den Durchfluss präzise steuert. Dies ermöglicht eine konstante Volumenstromregelung und optimiert den Betrieb von Heizungs- und Fernwärmeanlagen.

Für welche Medien und Temperaturen ist der AVQ geeignet?

Dieser Volumenstromregler ist primär für den Einsatz in Fernwärmeanlagen sowie in Warm- und Heißwasseranlagen vorgesehen. Er eignet sich für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil. Die Medientemperatur kann dabei zwischen 2 °C und 150 °C liegen, wobei der Regler für Warm- und Heißwasseranwendungen bis maximal 140 °C ausgelegt ist.

Welche Anschluss- und Einbaueigenschaften hat der AVQ?

Der AVQ verfügt über Außengewindeanschlüsse der Größe G 1 A gemäß ISO 228/1. Die Nennweite beträgt DN 20, und der Regler ist für den Einbau im Rücklauf konzipiert. Die Druckstufe ist PN 16, und der maximale zulässige Differenzdruck beträgt 12 bar. Mit einer Bauhöhe von 127 mm und einer linearen Klappencharakteristik ermöglicht der Regler eine gleichmäßige und zuverlässige Durchflussregelung. Die Ausführung erfolgt als Membranregler.

Welche Regelungsmerkmale bietet der Volumenstromregler AVQ?

Der Volumenstromregler AVQ zeichnet sich durch einen Kvs-Wert von 6,3 m³/h aus. Der einstellbare Durchflussbereich liegt zwischen 0,2 und 2,8 m³/h. Die Volumenstrombegrenzung erfolgt bei einem Wirkdruck von 0,2 bar, was eine präzise Steuerung des Volumenstroms sicherstellt.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 6,3 m³/h
• Nenndruck: PN 16
• Anschluss: Außengewinde G 1 A
• Max. zul. Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Durchflusseinstellbereich: 0,2-2,8 m³/h
• Medientemperatur: 2-150 °C
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Bauhöhe: 127 mm

Der Danfoss Volumenstromregler AVQ DN 20 bietet eine zuverlässige und präzise Lösung zur Volumenstromregelung in anspruchsvollen Heizungs- und Fernwärmesystemen. Seine robuste Rotguss-Konstruktion, der Kvs-Wert von 6,3 m³/h und der einstellbare Durchflussbereich von 0,2 bis 2,8 m³/h ermöglichen eine konstante und effiziente Betriebsweise. Mit einem Nenndruck von PN 16 und der Eignung für Medientemperaturen bis 150 °C ist dieser Regler eine langlebige Komponente für die Systemoptimierung.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6714
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQ
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 127
• Werkstoffgüte: Bronze (Rg 5)
• Max. Differenzdruck: 12
• Volumenstrom: 4,5
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Klappencharakteristik: linear
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 20
