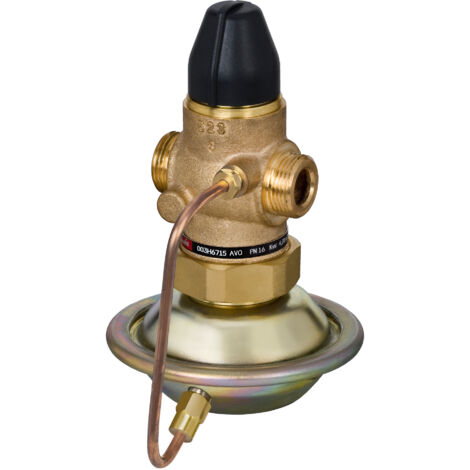

Danfoss Volumenstromregler AVQ DN 25, Kvs 8,0, PN 16, G 1 1/4" A

Danfoss Volumenstromregler AVQ DN 25, Kvs 8,0, PN 16, G 1 1/4" A

Der Danfoss Volumenstromregler AVQ DN 25 ist ein selbsttätiger Regler für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen bis maximal 140 °C. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 16 ist er für den Einbau im Rücklauf konzipiert und verfügt über Außengewindeanschlüsse G 1 1/4" A.

Wie funktioniert der Danfoss Volumenstromregler AVQ?

Der AVQ ist ein selbsttätiger Volumenstromregler, der den Durchfluss automatisch begrenzt, sobald der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung und einem Antrieb mit einer Stellmembrane, die den Durchfluss präzise steuert. Dies ermöglicht eine konstante Durchflussmenge und trägt zur Optimierung der Systemeffizienz bei.

Für welche Medien und Temperaturen ist der AVQ geeignet?

Der Volumenstromregler ist für Zirkulationswasser sowie glykolhaltiges Wasser mit einem Glykolanteil von bis zu 30 % geeignet. Die zulässige Betriebstemperatur liegt im Bereich von 2 °C bis 140 °C. Das Gehäuse des Reglers ist aus robustem Rotguss (Bronze Rg 5) gefertigt, was eine hohe Beständigkeit und Langlebigkeit in den genannten Anwendungsbereichen sicherstellt.

Welche technischen Merkmale und Anschlüsse bietet der AVQ?

Der Danfoss Volumenstromregler AVQ DN 25 verfügt über einen Nenndurchmesser von DN 25 und ist für einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 8,0 m³/h, und der Durchflusseinstellbereich liegt zwischen 0,25 m³/h und 3,5 m³/h. Der maximal zulässige Differenzdruck beträgt 12 bar, während der Wirkdruck für die Volumenstrombegrenzung bei 0,2 bar liegt. Die Anschlüsse sind als Außengewinde G 1 1/4" A gemäß ISO 228/1 ausgeführt. Die Klappencharakteristik ist linear, und die Einbauposition ist der Rücklauf. Die Bauhöhe des Reglers beträgt 128.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 8,0 m³/h
• Nenndruck: PN 16
• Anschluss: Außengewinde G 1 1/4" A (ISO 228/1)
• Max. zul. Differenzdruck: 12 bar
• Wirkdruck Volumenstrombegrenzung: 0,2 bar
• Durchflusseinstellbereich: 0,25-3,5 m³/h
• Medientemperatur: 2-140 °C
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Bauhöhe: 128

Der Danfoss Volumenstromregler AVQ DN 25 bietet eine zuverlässige und präzise Volumenstrombegrenzung für Warm- und Heißwasseranlagen bis 140 °C. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 16 ist er eine effiziente Lösung für Fernwärmeanlagen und trägt zur Systemoptimierung bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6715
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQ
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 128
• Werkstoffgüte: Bronze (Rg 5)
• Max. Differenzdruck: 12
• Volumenstrom: 6
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Klappencharakteristik: linear
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 25
