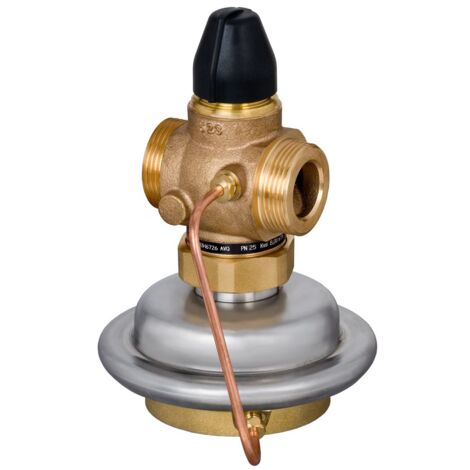

Danfoss Volumenstromregler AVQ DN 32, Kvs 12,5, PN 25, G 1 3/4" A

Danfoss Volumenstromregler AVQ DN 32, Kvs 12,5, PN 25, G 1 3/4" A

Der Danfoss Volumenstromregler AVQ DN 32 ist ein selbsttätiger Regler für den Einsatz in Fernwärmeanlagen sowie für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil. Mit einem Kvs-Wert von 12,5 m3/h und einer Druckstufe PN 25 ist dieses druckentlastete Ventil für den Einbau im Vor- oder Rücklauf konzipiert und sorgt für eine präzise Volumenstrombegrenzung.

Wie funktioniert der Danfoss AVQ Volumenstromregler?

Der Danfoss Volumenstromregler AVQ ist ein selbsttätiges System, das den Volumenstrom in Anlagen zuverlässig steuert. Er schließt automatisch, sobald der voreingestellte maximale Volumenstrom überschritten wird. Das Gerät besteht aus einem Regelventil, das eine einstellbare Volumenstrombegrenzung bietet, und einem Antrieb mit einer Stellmembrane, die für die präzise Regelung verantwortlich ist.

Welche Einsatzbereiche und Eigenschaften zeichnen den AVQ aus?

Der Volumenstromregler AVQ ist primär für den Einsatz in Fernwärmeanlagen vorgesehen. Er eignet sich für Zirkulationswasser und glykolhaltiges Wasser mit einem Anteil von bis zu 30 %, wobei der Temperaturbereich von 2 °C bis 150 °C reicht. Der Regler ist für einen Nenndurchmesser von DN 32 ausgelegt und verfügt über einen Anschluss mit Außengewinde G 1 3/4 A. Die maximale Volumenstrombegrenzung liegt bei 10,0 m3/h, mit einem Wirkdruck von 0,2 bar.

Aus welchen Materialien besteht der Danfoss AVQ?

Das Ventilgehäuse des Danfoss AVQ ist aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt, was eine hohe Beständigkeit sicherstellt. Der Ventilsitz besteht aus Edelstahl W.-Nr.1.4571 und der Ventilkegel aus Edelstahl W.-Nr.1.4404. Eine EPDM-Kegeldichtung sorgt für zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, ergänzt durch eine gewebeverstärkte EPDM-Membran.

Technische Daten

• Nennweite DN: 32
• Anschluss: G 1 3/4 A
• Kvs-Wert: 12,5 m3/h
• Nenndruck PN: 25
• Max. Differenzdruck: 16 bar
• Max. Volumenstrom: 10,0 m3/h
• Volumenstrom min./max.: 0,6 - 8,0 m3/h
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Volumenstromregler AVQ DN 32 bietet eine zuverlässige und präzise Volumenstromregelung für anspruchsvolle Anwendungen in Fernwärme- sowie Heiz- und Kühlsystemen. Mit seiner robusten Bauweise aus hochwertigen Materialien und spezifischen Werten wie einem Kvs von 12,5 m3/h und einer Druckstufe PN 25 ist er eine langlebige Lösung für die effiziente Steuerung von Flüssigkeitsströmen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6727
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQ
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 170
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Max. Differenzdruck: 16
• Volumenstrom: 8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 32
