Allgemeine Beschreibung

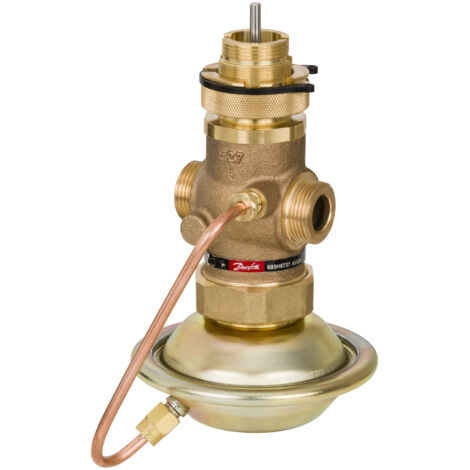

Der Danfoss Volumenstromregler mit Stellventil AVQM DN 15 ist ein druckunabhängiges Motorstellventil, das für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert ist. Der Regler sorgt dafür, dass der eingestellte maximale Durchfluss nicht überschritten wird und ermöglicht in Kombination mit elektrischen Stellantrieben und elektronischen Reglern eine präzise Regelung von Durchfluss und Temperatur zur Maximierung der Energieeinsparungen.Technische daten
- Nenndurchmesser: DN 15
- Kvs-Wert: 2,5 m³/h
- Durchflussbereich: 0,015–6 m³/h
- Max. Differenzdruck am Motorstellventil ΔpMCV: 0,2 bar
- Temperaturbereich: 2 bis 150 °C (für Zirkulationswasser/glykolhaltiges Wasser mit bis zu 30 % Glykolanteil)
- Max. zulässiger Differenzdruck: 12 bar
- Wirkdruck: 0,2 bar
- Einbauposition: Vor-/Rücklauf
- Anschluss nach ISO 228/1: G 3/4 A
- Hublänge: 5
- Bauhöhe: 130 mm
- Werkstoffgüte: Bronze (Rg 5)
Kompatibilität und Zubehör
Der AVQM kann mit verschiedenen elektrischen Stellantrieben von Danfoss verwendet werden, darunter:- AMV 150
- AMV(E) 10 1)/AMV(E) 20/AMV(E) 30
- AMV(E) 13 1)/AMV(E) 23/AMV(E) 33 mit Sicherheitsfunktion
- AMV(E) 23 SU (Antriebsstange einfahrend)
- AMV 20 SL/AMV 23 SL/AMV 30 SL mit Ventilhubbegrenzung
Weitere Informationen
- Hersteller-Artikelnummer: 003H6736
- Hersteller-Warengruppe: Komponenten (Fernwärme)
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: AVQM
- Hersteller-Serie: Druck-, Durchflussregler
