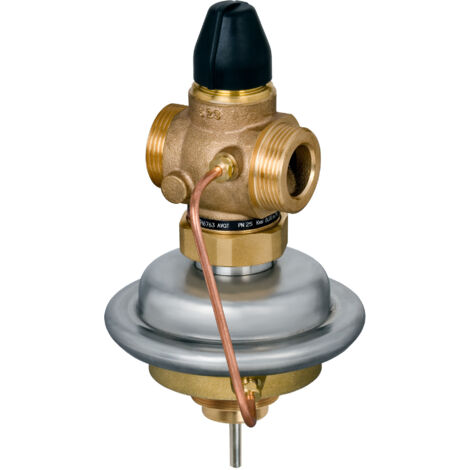

Danfoss Volumenstromregler mit Anschluss für Thermostat AVQT DN 50, Kvs 25,0, PN 25, mit Flansch

Danfoss Volumenstromregler mit Anschluss für Thermostat AVQT DN 50, Kvs 25,0, PN 25, mit Flansch

Der Danfoss Volumenstromregler AVQT ist ein druckentlastetes Ventil mit Anschluss für einen Thermostat AVT. Er ist für den Einsatz in Heiz- und Kühlwassersystemen mit bis zu 30% Glykolanteil konzipiert und eignet sich für die Installation im Vor- oder Rücklauf. Mit einer Nennweite von DN 50, einem Kvs-Wert von 25,0 m³/h und einem Nenndruck von PN 25 bietet dieser Regler eine präzise Volumenstromregelung.

Welche Materialien stellen die Robustheit sicher?

Der Danfoss Volumenstromregler AVQT zeichnet sich durch seine robuste Bauweise und die Verwendung hochwertiger Materialien aus. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), während Ventilsitz und Ventilkegel aus Edelstahl W.-Nr.1.4571 bzw. W.-Nr.1.4404 gefertigt sind. Eine EPDM-Dichtung am Kegel sorgt für zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt und verfügt über eine gewebeverstärkte EPDM-Membran. Der Anschluss erfolgt über einen Flansch nach DIN 2501, Form C.

Wie wird eine präzise Regelung sichergestellt?

Dieser Volumenstromregler ist als druckentlastetes Ventil ausgeführt, was eine stabile und präzise Regelung des Volumenstroms sicherstellt. Er ist speziell für den Einsatz in Systemen mit Heiz- und Kühlwasser geeignet, die einen Glykolanteil von bis zu 30% aufweisen können. Der breite Temperaturbereich von 2 °C bis 150 °C ermöglicht eine flexible Anwendung. Der einstellbare Volumenstrom liegt zwischen 1,0 und 12,0 m³/h, bei einem maximalen Differenzdruck von 16 bar und einem Wirkdruck von 0,2 bar. Die lineare Klappencharakteristik unterstützt eine gleichmäßige Regelung.

Technische Daten

• Nennweite: DN 50
• Anschluss: Flansch DIN 2501, Form C
• Kvs-Wert: 25,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrom (einstellbar): 1,0 - 12,0 m³/h
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Bauhöhe: 235
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Volumenstromregler AVQT mit DN 50 und PN 25 ist eine zuverlässige Lösung für die präzise Steuerung von Volumenströmen in Heiz- und Kühlanlagen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 °C bis 150 °C und einem einstellbaren Volumenstrom von 1,0 bis 12,0 m³/h, ermöglicht eine effiziente und langlebige Funktion in anspruchsvollen Umgebungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6769
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQT
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 235
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 16
• Volumenstrom: 12
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
