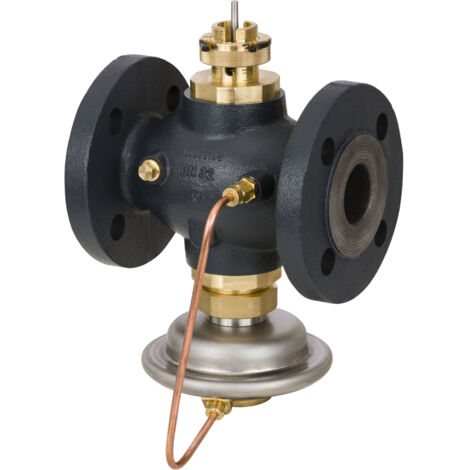

Der Danfoss Volumenstromregler mit integriertem Motorstellventil AVQM DN 50 ist ein druckunabhängiges Motorstellventil mit eingebautem Volumenstromregler (PICV) für den Einsatz in Fernwärme- und Fernkältesystemen. Mit einem Nenndurchmesser von DN 50, einem kvs-Wert von 25,0 m³/h und einem Nenndruck von PN 25 eignet sich das Gerät zur präzisen Durchflussregelung von Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C. Der Anschluss erfolgt über Flansch nach DIN 2501, Form C, und der Einbau ist sowohl im Vor- als auch im Rücklauf möglich.

Wie ist der AVQM Volumenstromregler aufgebaut und wie funktioniert er?

Der AVQM ist ein selbsttätiger Durchflussregler, der den maximal eingestellten Durchfluss automatisch begrenzt und so eine Überströmung verhindert. Er besteht aus einem Motorstellventil mit einstellbarem Durchflussbegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb für die Druckregelung mit einer Stellmembran. Diese Konstruktion ermöglicht eine konstante Durchflussregelung unabhängig von Druckschwankungen im System. In Kombination mit elektrischen Stellantrieben von Danfoss und elektronischen Reglern ECL können Durchfluss und Temperatur effizient geregelt werden, um Energieeinsparungen zu erzielen. Das Ventil ist druckentlastet und für Heiz- und Kühlwasser bis 30 % Glykolanteil geeignet.

Welche Materialien stellen die Robustheit des AVQM sicher?

Für eine hohe Langlebigkeit und Zuverlässigkeit sind die Komponenten des Danfoss AVQM Volumenstromreglers aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl gefertigt (W.-Nr.1.4571 bzw. W.-Nr.1.4404). Die Kegeldichtung sowie die gewebeverstärkte Membran des Stellantriebs bestehen aus EPDM, während der Stellantrieb selbst aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt ist.

Welche elektrischen Stellantriebe sind mit dem AVQM kompatibel?

Der AVQM DN 50 ist kompatibel mit verschiedenen Danfoss elektrischen Stellantrieben, darunter AMV 150, AMV(E) 10, 20, 30, AMV(E) 13, 23, 33 mit Sicherheitsfunktion sowie spezielle Varianten mit Ventilhubbegrenzung oder einfahrender Antriebsstange. Es ist zu beachten, dass AMV 150, AMV(E) 10 und AMV(E) 13 nur mit dem Regler DN 15 kombiniert werden können. Bestimmte AVQM-Kombinationen mit AMV(E) 13, AMV(E) 23 (SL) oder AMV(E) 33 (SL) sind typgeprüft gemäß DIN EN 14597, was die Zuverlässigkeit und Sicherheit im Betrieb unterstützt.

Technische Daten

• Nenndurchmesser: DN 50
• kvs-Wert: 25,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Wirkdruck am Motorstellventil: 0,2 bar
• Volumenstrombereich: 1,0 bis 12,0 m³/h
• Maximaler Volumenstrom: 15,0 m³/h
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Anschluss: Flansch DIN 2501, Form C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18 (GGG-40.3)

Der Danfoss Volumenstromregler AVQM DN 50 bietet eine zuverlässige und präzise Durchflussregelung für Heiz- und Kühlsysteme mit Glykolanteil. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl sowie der Kompatibilität zu verschiedenen elektrischen Stellantrieben ermöglicht er eine effiziente Steuerung von Volumenstrom und Temperatur bei einem Nenndruck von PN 25 und einem kvs-Wert von 25,0 m³/h.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6758
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQM
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 230
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 16
• Volumenstrom: 12
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Hublänge: 10
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
