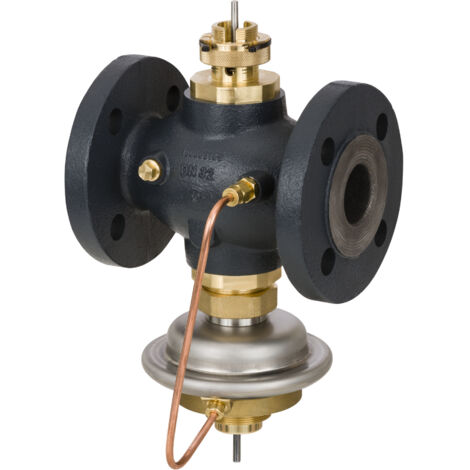

Danfoss Volumenstromregler mit integriertem Stellventil AVQMT DN 32, Kvs 12,5, PN 25, GGG-40.3, mit Flansch

Danfoss Volumenstromregler mit integriertem Stellventil AVQMT DN 32, Kvs 12,5, PN 25, GGG-40.3, mit Flansch

Der Danfoss Volumenstromregler AVQMT DN 32 mit integriertem Stellventil ist ein präzises Regelventil für Heiz- und Kühlwasseranwendungen mit bis zu 30 % Glykolanteil. Dieses druckentlastete Ventil ist für einen Nenndruck von PN 25 ausgelegt und verfügt über einen Flanschanschluss. Es ist für den Einbau im Vor- oder Rücklauf geeignet und bietet einen Kvs-Wert von 12,5 m³/h.

Aus welchen Materialien besteht der Volumenstromregler?

Das Ventilgehäuse des AVQMT besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilsitz ist aus Edelstahl W.-Nr.1.4571 und der Ventilkegel aus Edelstahl W.-Nr.1.4404 gefertigt. Die Kegeldichtung sowie die gewebeverstärkte Membran des Stellantriebs bestehen aus EPDM. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt. Diese Materialkombination stellt eine hohe Beständigkeit gegenüber den eingesetzten Medien und eine lange Lebensdauer sicher.

Welche Betriebsbedingungen unterstützt der Regler?

Der Volumenstromregler ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % konzipiert. Der Temperaturbereich liegt zwischen 2 °C und 150 °C. Er unterstützt einen maximalen Differenzdruck von 16 bar und einen Wirkdruck von 0,2 bar. Der Volumenstrombereich erstreckt sich von 0,60 m³/h bis 8,0 m³/h, wobei ein maximaler Volumenstrom von 10,0 m³/h erreicht werden kann.

Wie erfolgt die Installation und welche Merkmale bietet das Ventil?

Der AVQMT Volumenstromregler verfügt über Flanschanschlüsse nach DIN 2501, Form C, und kann flexibel im Vor- oder Rücklauf installiert werden. Eine besondere Verarbeitungstechnik oder Spezialwerkzeuge sind für die Montage nicht erforderlich. Die Bauhöhe beträgt 230 und die Hublänge 10. Die lineare Klappencharakteristik ermöglicht eine präzise Regelung des Volumenstroms. Zudem ist ein Anschluss für Thermostate des Typs AVT sowie für elektrische Stellantriebe der Serie AMV(E)... vorhanden.

Technische Daten

• Nennweite: DN 32
• Anschluss: Flansch
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 16 bar
• Volumenstrombereich: 0,60 - 8,0 m³/h
• Maximaler Volumenstrom: 10,0 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 230
• Hublänge: 10
• Klappencharakteristik: linear

Der Danfoss Volumenstromregler AVQMT DN 32 mit integriertem Stellventil bietet eine zuverlässige und präzise Regelung von Heiz- und Kühlwasserströmen. Mit seinem robusten Sphärogussgehäuse, hochwertigen Edelstahlkomponenten und einem breiten Temperatur- und Druckbereich ist er für vielfältige Anwendungen im Heizungs- und Kühlungsbereich geeignet. Er ermöglicht eine exakte Volumenstromregelung bei einem Kvs-Wert von 12,5 m³/h und einem Nenndruck von PN 25.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6780
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQMT
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 230
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Max. Differenzdruck: 16
• Volumenstrom: 8
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Hublänge: 10
• Anschlüsse: Flansch
• Nenndurchmesser: DN 32
