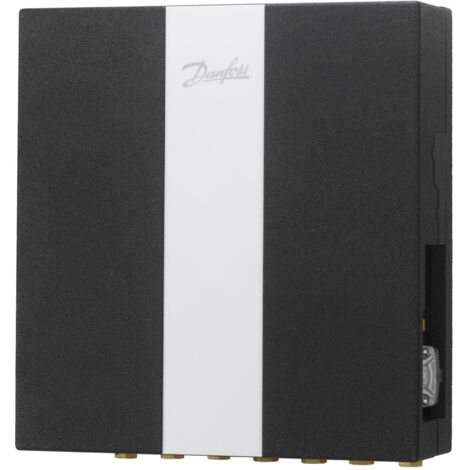

Danfoss Wohnungsstation Evoflat MSS 1 NT-Heizung, 37kW, Dämmhaube, Hygiene Temperatur Kontrolle (HTC)

Danfoss Wohnungsstation Evoflat MSS 1 NT-Heizung, 37kW, Dämmhaube, Hygiene Temperatur Kontrolle (HTC)

Die Danfoss Wohnungsstation EvoFlat MSS 1 ist eine fortschrittliche Lösung für die direkte Heizung und hygienisch sichere Warmwasserbereitung in Wohngebäuden. Ausgestattet mit einer integrierten Dämmhaube und Hygiene Temperatur Kontrolle (HTC), bietet diese Station eine Warmwasserleistung von 37 kW. Sie ist konzipiert für die flexible Unterputz- oder Aufputzwandmontage und eignet sich ideal für Installationen, die eine effiziente Wärmeversorgung und hygienische Warmwasserbereitung ohne zusätzlichen hydraulischen Abgleich erfordern.

Wie ist die Danfoss Wohnungsstation EvoFlat MSS 1 aufgebaut?

Die Wohnungsstation ist auf einer wärmeisolierten Grundplatte montiert und verfügt über Verrohrungen aus Edelstahl sowie entzinkungsfreie Armaturen. Alle Verbindungen innerhalb der Station sind mit Click-fit-Anschlüssen ausgeführt, was eine einfache und sichere Installation ermöglicht. Integriert sind Passstücke für Wärmemengenzähler und Kaltwassereingangszähler. Die Armaturen, Verschraubungen und Bauteile erfüllen die Anforderungen an die Wasserqualitäten des AGFW Merkblattes 510 und der VDI 2035, wodurch eine hohe Wasserqualität sichergestellt wird. Die Verrohrung erfolgt bauseits, wobei der Anschluss 1/2 Zoll Innengewinde beträgt.

Wie funktioniert die hygienische Warmwasserbereitung?

Die Warmwasserbereitung erfolgt über einen druckgesteuerten Regler vom Typ Danfoss TPC-M, der ohne Hilfsenergie arbeitet. Dieser Regler verfügt über eine integrierte Differenzdrucküberwachung und Temperaturnachregelung, die auch bei schwankenden Drücken, Vorlauftemperaturen oder Entnahmemengen während des Zapfvorganges stabil arbeitet. Nach Beendigung des Zapfvorganges wird der Primär- und Sekundärdurchfluss sofort unterbrochen. Der Warmwasserausgang und der Primäreingang sind am Wärmeübertrager unten angeordnet, was eine schnelle Auskühlung des Wärmetauschers ermöglicht. Diese Maßnahme trägt dazu bei, Kalkausfällungen, Bakterienbildung und Leerlaufverluste weitgehend zu vermeiden. Der Danfoss XB Wärmetauscher aus Edelstahl 1.4404 mit patentierter MicroPlate-Plattenstruktur ermöglicht eine gleichmäßigere Medienverteilung und dadurch einen um bis zu 10% höheren Wirkungsgrad gegenüber Standard-Wärmetauschern. Die Bauart sorgt für eine höhere Lebensdauer und Druckbeständigkeit durch speziell ausgeführte Lötstellen (Cu-Lot). Die Warmhaltung der Primärleitung wird durch ein thermostatisch gesteuertes Bypassventil sichergestellt. Im Kaltwassereingang sind ein Zählerpassstück 110 mm 3/4 Zoll Außengewinde und ein Kaltwasserausgang standardmäßig montiert. Die Regelung der Warmwassertemperatur erfolgt über ein Thermostat mit einer Reaktionszeit von weniger oder gleich 3 Sekunden, das unmittelbar auf den Volumenstrom der Heizungsseite eingreift.

Welche Funktionen bietet die Heizungsregelung?

Die Heizfunktion umfasst einen fest eingestellten Differenzdruckregler, ein Zonenventil, das mit einem montierten Stellantrieb TWA-K (NC) 230V AC ausgeführt ist, sowie eine Entlüftungseinheit. Die Wohnungsstation ist standardmäßig mit einem Anschluss für einen zweiten Heizkreis an den Hochtemperaturkreis ausgestattet. Für die Temperaturregelung von Flächenheizungen ist ein Beimischkreis vorhanden. Dieser besteht aus einer mechanischen Regelgruppe RA-C, einem FTC 15-50°C zur Einstellung der Fußbodenvorlauftemperatur, einer Rückschlagklappe und einer Umwälzpumpe Wilo Yonos Para 15/6 (Energieeffizienzklasse A).

Wie wird die Sicherheit und Effizienz der Temperaturregelung sichergestellt?

Eine Sicherheitseinrichtung zur Temperaturregelung besteht aus einem Danfoss Sicherheitsthermostat zur Überwachung der Vorlauftemperatur. Bei Übertemperatur schließt das im Regler integrierte Zonenventil mittels Stellmotor, um die Anlage zu schützen. Die gesamte Station ist mit einer Isolierhaube ausgestattet, deren Wärmeverluste mit Rückwand 150 kWh/a bei einer Vorlauftemperatur von 65°C betragen.

Technische Daten

• Warmwasserleistung Wärmeübertrager: 37 kW bei 65°C / 19°C Primär und 10°C / 45°C Sekundär
• Sekundär Zapfmenge: 15,2 l/min
• Druckverlust Primär: 16 kPa (ohne WMZ)
• Rücklauftemperatur Teillast: konstant 25°C bei 4 l/min
• Heizleistung (Option 1): 10 kW (delta T 30K, Volumenstrom 287 l/h)
• Heizleistung (Option 2): 15 kW (delta T 30K, Volumenstrom 430 l/h)
• Druckstufe: PN 10/6
• Maximale Temperatur: 95°C
• Abmessungen (HxBxT ohne Kugelhähne): 590x550x150 mm
• Gewicht: 18 kg

Die Danfoss Wohnungsstation EvoFlat MSS 1 bietet eine zuverlässige und effiziente Lösung für die dezentrale Wärme- und Warmwasserversorgung. Mit einer Warmwasserleistung von 37 kW und flexiblen Heizleistungsoptionen von 10 kW oder 15 kW ist sie vielseitig einsetzbar. Die integrierte Hygiene Temperatur Kontrolle und die hochwertige Edelstahlverrohrung unterstreichen die Langlebigkeit und Betriebssicherheit dieser Station.

Produktspezifikation

• Hersteller-Artikelnummer: 145B1720
• Hersteller-Warengruppe: Flatstations
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: EvoFlat MSS
• Hersteller-Serie: Kompaktstationen
• Zubehör: ja
• Ersatzteil: ja
