Die Danfoss Wohnungsstation Evoflat MSS 2 NT-Heizung ist eine kompakte und effiziente Lösung für die direkte Heizung und hygienisch sichere Warmwasserbereitung in Wohngebäuden. Mit einer Warmwasserleistung von 45 kW und integrierter Dämmhaube bietet die Station eine zuverlässige Hygiene Temperatur Kontrolle (HTC) und eignet sich für Unterputz- oder Aufputzwandmontage.

Wie funktioniert die hygienische Warmwasserbereitung der Evoflat MSS 2?

Die Warmwasserbereitung erfolgt druckgesteuert über einen Regler mit integrierter Differenzdrucküberwachung und Temperaturnachregelung vom Typ Danfoss TPC-M. Dies stellt eine konstante Warmwassertemperatur auch bei schwankenden Drücken, Vorlauftemperaturen oder Entnahmemengen während des Zapfvorganges sicher. Nach dem Zapfvorgang wird der Primär- und Sekundärdurchfluss sofort unterbrochen, was eine schnelle Auskühlung des Wärmeübertragers ermöglicht. Dadurch werden Kalkausfällungen, Bakterienbildung und Leerlaufverluste weitgehend vermieden. Der Danfoss XB Wärmetauscher aus Edelstahl 1.4404 mit patentierter MicroPlate-Plattenstruktur sorgt für eine gleichmäßigere Medienverteilung und einen um bis zu 10 Prozent höheren Wirkungsgrad gegenüber Standard-Wärmetauschern. Die Warmhaltung der Primärleitung wird durch ein thermostatisch gesteuertes Bypassventil sichergestellt. Die Warmwasserleistung des Wärmeübertragers beträgt 45 kW, mit einer Zapfmenge von 18,4 l/min.

Welche Heizungsfunktionen bietet die Wohnungsstation?

Die Wohnungsstation ist standardmäßig mit einem Anschluss für einen zweiten Heizkreis an den Hochtemperaturkreis ausgestattet. Die Verrohrung hierfür erfolgt bauseits mit einem 1/2 Zoll Innengewinde. Eine Reglereinheit, bestehend aus einem fest eingestellten Differenzdruckregler, einem Zonenventil mit montiertem Stellantrieb TWA-K (NC) 230V AC und einer Entlüftung, steuert die Heizkreise. Für den Primärvorlauf sind ein Schmutzfänger und eine Fühlertasche für einen Wärmemengenzähler mit Direkttauchfühler M 10x1mm integriert. Der Primärrücklauf verfügt über ein Passstück für einen Wärmemengenzähler 110 mm 3/4 Zoll Außengewinde. Die Heizleistung beträgt 10 kW bei einem Delta T von 20 K und einem Volumenstrom von 430 l/h, oder 15 kW bei einem Delta T von 20 K und einem Volumenstrom von 645 l/h.

Wie ist die Wohnungsstation aufgebaut und montiert?

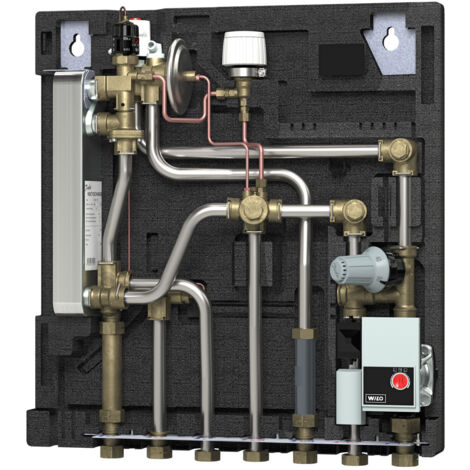

Die Evoflat MSS 2 ist auf einer wärmeisolierten Grundplatte montiert und kann sowohl Unterputz als auch Aufputz an der Wand installiert werden. Die Verrohrungen bestehen aus Edelstahl, die Armaturen sind entzinkungsfrei, und alle Verbindungen sind mit Click-fit-Anschlüssen ausgeführt. In die Station ist je ein Passstück für den Wärmemengenzähler und Kaltwassereingangszähler integriert. Die Station erfüllt die Anforderungen des AGFW Merkblattes 510 und der VDI 2035, wodurch kein zusätzlicher hydraulischer Abgleich in den Strängen notwendig ist. Die Isolierhaube mit Rückwand begrenzt die Wärmeverluste auf 150 kWh pro Jahr bei einer Vorlauftemperatur von 65 °C.

Welche Sicherheits- und Regelungseinrichtungen sind integriert?

Die Warmwassertemperatur wird über ein Thermostat geregelt, das mit einer Reaktionszeit von 3 Sekunden direkt auf den Volumenstrom der Heizungsseite einwirkt. Für die Temperaturregelung von Flächenheizungen ist ein Beimischkreis integriert. Dieser besteht aus einer mechanischen Regelgruppe RA-C, einem FTC 15-50 °C zur Einstellung der Fußbodenvorlauftemperatur, einer Rückschlagklappe und einer Umwälzpumpe Wilo Yonos Para 15/6 der Energieeffizienzklasse A. Zur Sicherheit überwacht ein Danfoss Sicherheitsthermostat die Vorlauftemperatur und schließt bei Übertemperatur das im Regler integrierte Zonenventil mittels Stellmotor.

Technische Daten

• Warmwasserleistung Wärmeübertrager: 45 kW
• Zapfmenge Warmwasser: 18,4 l/min
• Heizleistung: 10 kW (Delta T 20 K, Volumenstrom 430 l/h) / 15 kW (Delta T 20 K, Volumenstrom 645 l/h)
• Druckverlust Primär: 18 kPa (ohne Wärmemengenzähler)
• Rücklauftemperatur Teillast (5 l/min): 25 °C
• Druckstufe: PN 10
• Maximale Temperatur: 95 °C
• Maße (HxBxT ohne Kugelhähne): 590 x 550 x 150 mm
• Gewicht: 19 kg
• Wärmeverluste Dämmhaube: 150 kWh/a (bei 65 °C Vorlauftemperatur)

Die Danfoss Wohnungsstation Evoflat MSS 2 NT-Heizung bietet eine effiziente und hygienische Lösung für die Wärmeversorgung in Wohngebäuden. Mit einer Warmwasserleistung von 45 kW und einer Zapfmenge von 18,4 l/min stellt sie zuverlässig warmes Wasser bereit. Die integrierten Regelungs- und Sicherheitsfunktionen, kombiniert mit der robusten Edelstahlbauweise und der Dämmhaube, sorgen für einen energieeffizienten und langlebigen Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 145B1721
• Hersteller-Warengruppe: Flatstations
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: EvoFlat MSS
• Hersteller-Serie: Kompaktstationen
• Zubehör: ja
• Ersatzteil: ja
