Diagonal-Ventilator EDR 56 DN560 von Maico - 0080.0663

Name: Diagonal-Ventilator EDR 56 DN560 von Maico - 0080.0663
Brand: MAICO
SKU: 0080.0663
Price: 3764.01 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Vortex wandsauger schraubenfÖrmig m10/4 0000011620 11620

42,99 €

117

Verkauft von Luftbude

Produktinformationen

Beschreibung

Allgemeine Beschreibung

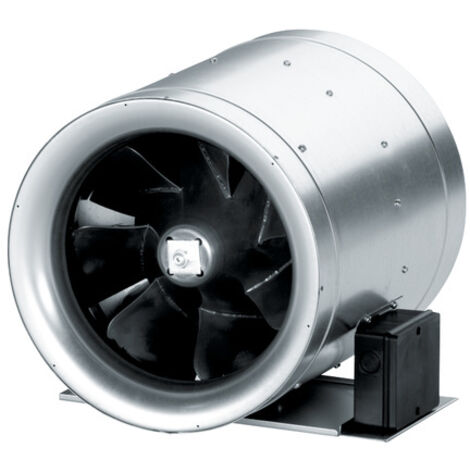

Der MAICO Diagonal-Ventilator EDR 56 DN560 ist eine hocheffiziente Lösung für den direkten Einbau in Rohrleitungen, die speziell für mittlere bis große Luftmengen entwickelt wurde. Mit seiner robusten Bauweise und kompakten Abmessungen eignet sich dieser Ventilator ideal für anspruchsvolle industrielle Anwendungen, bei denen Zuverlässigkeit und effektive Luftförderung entscheidend sind. Die innovative Konstruktion mit einem diagonalen Laufrad und einem integrierten Diffusor ermöglicht eine effiziente Luftförderung und reduziert Turbulenzen.

Technische daten

Fördervolumen (max.): 10800 m³/h

Fördervolumen (Nenn): 6937 m³/h (im optimalen Wirkungsgrad)

Statischer Druck (Nenn): 472 Pa (im optimalen Wirkungsgrad)

Drehzahl (Nenn): 1595 1/min (im optimalen Wirkungsgrad)

Drehzahl (max.): 1610 1/min

Bemessungsspannung: 400 V

Netzfrequenz: 50 Hz

Nennleistung: 1445 W (im optimalen Wirkungsgrad)

Nennstrom INenn: 23 A (im optimalen Wirkungsgrad)

Maximalstrom IMax: 27 A

Schutzart: IP X4 (Schutz gegen Spritzwasser)

Wärmeklasse: F (Für höhere Temperaturen ausgelegt)

Netzzuleitung: 5 / 15 mm²

Fördermitteltemperatur (max.): 60 °C bei IMax

Umgebungstemperatur (max.): 60 °C

Gesamteffizienz e: 65 %

Messkategorie: A

Effizienzkategorie: Statisch

Effizienzgrad N: 739

PBEP / Fördervolumen BEP / Pfs BEP: 1441 kW / 6937 m³/h / 472 Pa

n BEP: 1595 1/min

IBEP: 23 A

Schallleistungspegel LWA5: 81 dB(A)

Drehzahlsteuerbar: Ja (Über Frequenzumrichter)

Spannungsart: Drehstrom

Laufradtyp: Diagonal (Optimiert für hohe Leistungen)

Gleichstrommotor: Nein

Nennweite: 560 mm

Breite / Gehäusedurchmesser: 573 mm

Höhe: 564 mm

Tiefe / Länge: 582 mm

Gewicht: 243 kg (Netto)

Gewicht mit Verpackung: 33 kg (Brutto)

Breite mit Verpackung: 550 mm

Höhe mit Verpackung: 550 mm

Tiefe mit Verpackung: 525 mm

Einbaulage: Senkrecht / Waagerecht (Flexibel einsetzbar)

Material Gehäuse: Stahlblech verzinkt (Korrosionsbeständig)

Farbe: Silbergrau

Installation

Die kompakte Bauweise und das geringe Gewicht ermöglichen eine unkomplizierte Montage direkt in Rohrleitungen.

Eine integrierte Montageplatte unterstützt die Installation.

Anwendung

Der MAICO Diagonal-Ventilator EDR 56 DN560 ist ideal für eine Vielzahl von industriellen Anwendungen, bei denen eine effiziente Luftförderung gegen hohe Widerstände erforderlich ist. Typische Einsatzbereiche sind:

Direkter Einbau in Rohrleitungssysteme von Lüftungs- und Klimaanlagen

Entlüftung großer Hallen in Produktionsstätten

Integraler Bestandteil von Absaugsystemen zur Bewegung großer Luftmengen

Weitere Informationen

Hersteller: Maico Elektroapparate-Fabrik GmbH

Die robuste Bauweise aus verzinktem Stahlblech und die Schutzart IP X4 gewährleisten Langlebigkeit und Zuverlässigkeit.

Das Produkt ist für den dauerhaften Einsatz konzipiert.

Eigenschaften

Marke
MAICO
Schallleistung
81 dB
ManoMano Art.-Nr
ME94508510
MMID
430136391502
Herstellerreferenz
0080.0663
EAN
4012799806639
