Allgemeine Beschreibung

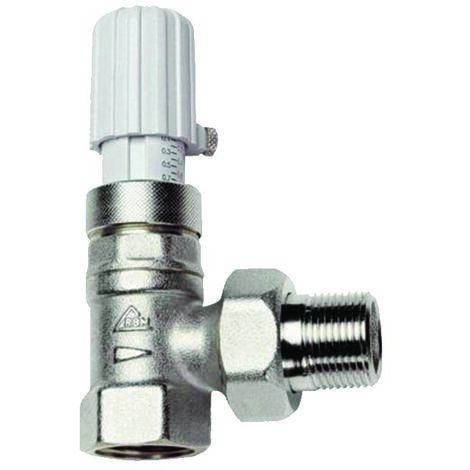

Die Differenzdruck-Bypass-Ventile sind für Hydrothermal- und Klimaanlagen konzipiert und gewährleisten die korrekte Umverteilung des Mediums bei teilweiser oder vollständiger Unterbrechung des Durchflusses durch die Absperrventile in den Verteileranlagen (Heizkörper, Gebläsekonvektoren, Fan-Coils usw.) und beim Schließen der Zonenventile.Technische daten
- Maximaler Betriebsdruck: 10 bar
- Kalibrierungsdruck: 0,1 - 0,7 bar
- Maximale Flüssigkeitstemperatur: 110°C
- Kalibrierung bis zu 70 kPa (7000 mm H₂O)
Kompatibilität und Zubehör
- Flüssigkeit: Wasser oder Wasser-Glykol-Gemisch (max. 50%)
- Kompatibilität: kann mit Frostschutzlösungen in der empfohlenen Dosierung verwendet werden
Installation
- Einbau zwischen aufrechten Säulen der Primärverteilung
- Einbau an Primärverteilern zur optimalen Durchflussregelung
- Kann in Systemen mit mehreren Verteilungszonen verwendet werden, um die Differenzdruckregelung zu verbessern
Anwendung
Die Kalibrierung erfolgt über den Drehknopf, der die Druckfeder lockert und eine Einstellung bis zu 70 kPa (7000 mm H₂O) ermöglicht. Für eine höhere Empfindlichkeit wird der Einsatz mehrerer Bypass-Ventile in Mehrzonenanlagen empfohlen. Ideal für die Sicherstellung des korrekten hydraulischen Gleichgewichts in Systemen, zur Reduzierung von Lärm und Komponentenverschleiß.Weitere Informationen
