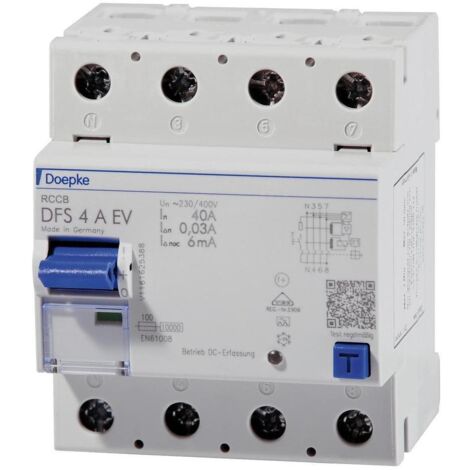

Doepke FI-Schalter DFS4 040-4/0,03-A EV

Eigenschaften • Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten \n• Sie schützen so Personen, Tiere und Anlagen \n• DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze \n• In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal \n• Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich \n• Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen \n• Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche \n• Die kostenlose Etikettensoftware hilft bei der Beschriftung \n• Schalter des Typs A sind puls- und wechselstromsensitiv \n• Diese Funktion ist netzspannungsunabhängig \n• Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen \n• Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme>=6 mA \n• Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen \n• Eigenschaften: netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme \n• Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen \n• LED-Anzeige für Betrieb Zusatzfunktion \n• kein zusätzlicher Verdrahtungsaufwand \n• VDE zertifiziert \n• netz- und hilfsspannungsunabhängige Auslösung \n• sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme \n• hohe Kurzschlussfestigkeit \n• beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss \n• Schaltstellungsanzeige \n• Sichtfenster für Beschriftungsetiketten \n• Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst" \n• Anschluss C1 Neutralleiterposition links \n• Montageart: Schnellbefestigung auf Tragschiene \n• Einbaulage beliebig \n• Einspeiserichtung beliebig \n• Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen \n• Ausgeschlossen ist der Einsatz zum Schutz von Anlagen \n• in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können \n• Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen
Technische Daten:

• Polzahl: 4
• Bemessungsspannung: 400 V
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 0,03 A
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: A
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Nein
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 3 kA
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Nein
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 4
• Einbautiefe: 69 mm
• Umgebungstemperatur während des Betriebs: -25..40°C
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..50 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²
• Explosionsgeschützt: Nein
