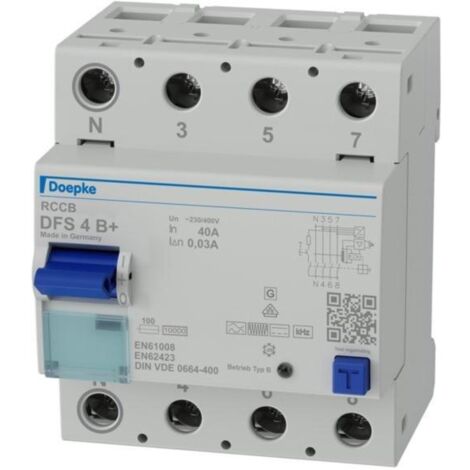

Doepke FI-Schalter DFS4 040-4/0,03-B+

Eigenschaften • Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten\n• Sie schützen so Personen, Tiere und Anlagen\n• DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze\n• In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal\n• Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich\n• Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen\n• Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche\n• Die kostenlose Etikettensoftware hilft bei der Beschriftung\n• Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv\n• Sie schützen vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzen und glatten Gleichfehlerströmen\n• Sie erkennen lückenlos Fehlerströme aller Frequenzen bis 20 kHz bei einer maximalen Auslöseschwelle von 420 mA\n• Die Schalter bieten damit einen gehobenen Brandschutz\n• Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt\n• Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 20 kHz\n• Brandschutz gemäß VDE 0100-420\n• netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A\n• spannungsabhängige Erfassung von glatten Gleichfehlerströmen und Wechselfehlerströmen mit Frequenzen ungleich 50 Hz\n• volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern\n• geringe Baugröße für alle Bemessungsströme\n• hohe Kurzschlussfestigkeit\n• beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss\n• Schaltstellungsanzeige\n• Sichtfenster für Beschriftungsetiketten\n• Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst"\n• Anschluss C1 Neutralleiterposition links\n• Montageart: Schnellbefestigung auf Tragschiene\n• Einbaulage beliebig\n• Einspeisung vorzugsweise von oben\n• Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter\n• Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern\n• Feuergefährdete Betriebsstätten\n• Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen\n• RCCB für andere Frequenzen auf Anfrage\n• Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt
Technische Daten:

• Polzahl: 4
• Bemessungsspannung: 400 V
• Bemessungsstrom: 40 A
• Bemessungsfehlerstrom: 0,03 A
• Bemessungsisolationsspannung Ui: 400 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: B+
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Ja
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 3 kA
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Nein
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 4
• Einbautiefe: 69 mm
• Umgebungstemperatur während des Betriebs: -25..40°C
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..50 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²
• Explosionsgeschützt: Nein
