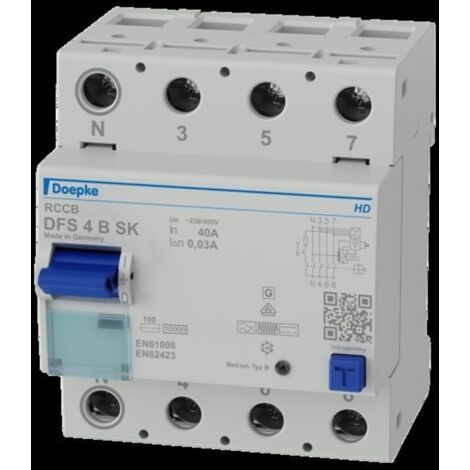

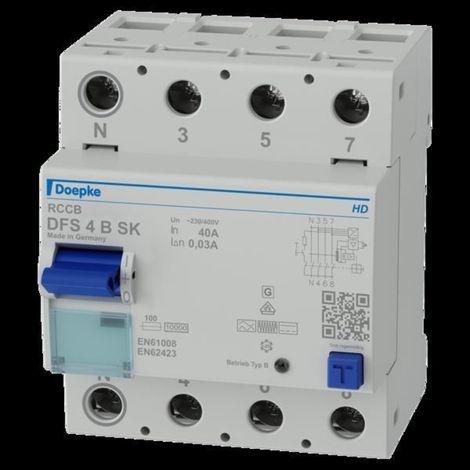

Doepke FI-Schalter 4/0,03-B SK HD DFS4 04009134998HD

Name: Doepke FI-Schalter 4/0,03-B SK HD DFS4 04009134998HD
Brand: DOEPKE
SKU: 09134998HD
Availability: OutOfStock

~~392,68€~~

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Eigenschaften:

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten
Sie schützen so Personen, Tiere und Anlagen
DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze
In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal
Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich
Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen
Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche
Die kostenlose Etikettensoftware hilft bei der Beschriftung
Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz
Sie sind erhöht stoßstrom- und gewitterfest
Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit
Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus
Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist
Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt
Mit einem luftdicht gekapselten Auslöser in Speziallegierung und dem Edelstahlschaltschloss sind Fehlerstromschutzschalter in HD-Ausführung besonders vor Korrosion, Schadgasen, Feuchtigkeit und starken Temperaturschwankungen geschützt
Eigenschaften: hohe Immunität gegenüber betriebsbedingter Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz
allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz
netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A
spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz
volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern
geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst"
Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeisung vorzugsweise von oben
Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter
Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern
Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen
RCCB für andere Frequenzen auf Anfrage
Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.

Technische Daten:

Polzahl: 4
Bemessungsspannung: 400 V
Bemessungsstrom: 40 A
Bemessungsfehlerstrom: 0,03 A
Bemessungsisolationsspannung Ui: 400 V
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Montageart: DIN-Schiene
Fehlerstrom-Typ: B
Selektiver-Typ: Nein
Kurzzeitverzögerter Typ: Ja
Kurzschlussfestigkeit (Icw): 10 kA
Stoßstromfestigkeit: 3 kA
Spannungsart: AC
Mit Verriegelungsvorrichtung: Nein
Frequenz: 50 Hz
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Breite in Teilungseinheiten: 4
Einbautiefe: 69 mm
Umgebungstemperatur während des Betriebs: -25..60°C
Verschmutzungsgrad: 2
Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²
Explosionsgeschützt: Nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Eigenschaften

Marke
DOEPKE
Stromstärke
40 A
Zertifizierung NF
NF400
Auslösekennlinie
B
Schutzklasse
IP20
Nennintensität
AC
Material
Kunststoff
Art der ElektroInstallation
DIN-Schiene
Anzahl der Pole
4
Gewicht
490 g
Stromnetz
Einphasig
Elektrische Spannung
400 V
Empfindlichkeitstyp
B
Typ des Differenzialschalters
Typ B
ManoMano Art.-Nr
ME33888393
MMID
291882781507
Herstellerreferenz
09134998HD
EAN
4014712213630
