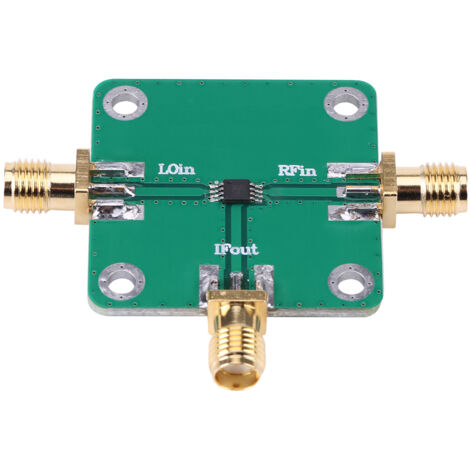

Doppelt symmetrischer Mikrowellen-HF-Mischer: HF-Eingang = 1,5–4,5 GHz, HF-Ausgang = DC–1,5 GHz, Lokaloszillator = 312 GHz

Merkmale: Dieser doppelt symmetrische Hochfrequenzmischer verfügt über folgende Spezifikationen: HF-Eingang = 1,5–4,5 GHz, HF-Ausgang = DC–1,5 GHz, Lokaloszillator (LO) = 312 kHz. Seine beiden Eingänge sind differenziell gekoppelt, sodass am Ausgang nur das erzeugte Signal anliegt. Doppelt symmetrische Mischer sind komplexer und benötigen höhere Eingangspegel als unsymmetrische oder symmetrische Modelle. Dieser Mischer bietet eine gute Isolation zwischen HF- und ZF-Eingang und LO-Eingang, wodurch der Bedarf an einem ZF-Filter reduziert wird. Standardmäßige SMA-Buchsen ermöglichen den Anschluss an die meisten Geräte. Technische Daten: HF-Eingang = 1,5–4,5 GHz, HF-Ausgang = DC–1,5 GHz, LO = 312 kHz, Rauschzahl: 0,6 dB, HF/LO-Isolation: 40 dB, Frequenzumsetzungsdämpfung: 8,5 dB, 1-dB-Kompressionspunkt: 10 dBm, max. HF/ZF-Eingangsleistung: 13 dBm, max. LO-Eingangsleistung: 27 dBm; Anschluss: Standard-SMA-Buchse. Lieferumfang: 1 x Frequenzmischer
1. Dies ist ein doppelt symmetrischer Hochfrequenzmischer mit einem Eingangsfrequenzbereich (HFin) von 1,5 – 4,5 GHz, einem Ausgangsfrequenzbereich (HFout) von DC – 1,5 GHz und einer Zielfrequenz (LO) von 312 Hz. 2. Die beiden Eingänge sind differenziell gekoppelt, sodass am Ausgang nur das erzeugte Signal, nicht aber das Eingangssignal, anliegt. 3. Doppelt symmetrische Mischer sind komplexer und erfordern höhere Steuerpegel als unsymmetrische oder symmetrische Modelle. 4. Dieser Mischer bietet eine gute Isolation zwischen HF- und ZF-Eingang und LO-Eingang, wodurch die Anforderungen an den ZF-Filter reduziert werden. 5. Standardmäßige SMA-Buchsen ermöglichen den Anschluss an die meisten Geräte.
