Produktinformationen

Beschreibung

Allgemeine Beschreibung

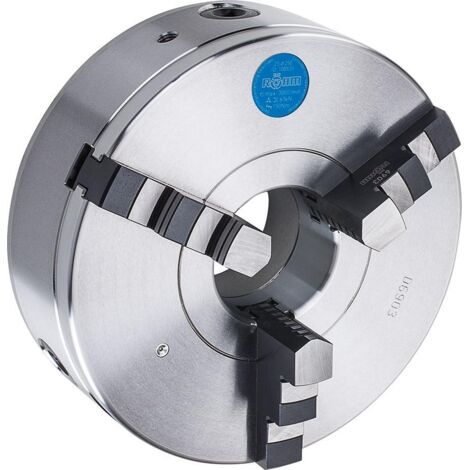

Das Röhm Dreibacken-Drehfutter ist ein handbetätigtes Drehfutter mit Spiralring, das zentrisch spannt. Es zeichnet sich durch einen gewichts- und massenträgheitsreduzierten Körper aus Stahl aus, der planspiralring-gesenkgeschmiedet, gewuchtet und gehärtet ist. Die Flanken der Spirale sowie die Gewindeflanken der Backen sind geschliffen, was eine hohe Rundlaufgenauigkeit gewährleistet.

Technische daten

Norm: DIN 702-4

Material: Stahl

Maximale Drehzahl: 4.000 U/min

Gewicht: 15,2 kg

Außen-⌀ A: 200 mm

Durchlass E: 55 mm

Höhe ohne Backen H1: 73,5 mm

Höhe mit Backen H2: 106 mm

Zentrier-⌀ B: 160 mm

Zentriertiefe C: 4 mm

Schlüsselvierkant K: 11 mm

Kompatibilität und Zubehör

Geeignet für Maschinenspindeln mit zylindrischer Zentrieraufnahme oder zur Aufnahme mittels Flansch

Lieferumfang: 1 Spannschlüssel, je nach Drehfutter entsprechende Befestigungsschrauben oder -bolzen

1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft

1 Satz = 3 gehärtete Bohrbacken, nach innen gestuft

Installation

Die Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden. Die Befestigung erfolgt mit Schrauben von hinten.

Eigenschaften

Material
Stahl
Art des Bohrfutters
Selbstspannend
Ursprung
Hergestellt in Deutschland
Zusätzliche Herstellergarantie
2 Jahr(e)
Art des Griffes
Zylindrisch

Röhm Dreibacken-Drehfutter Stahl zylindrische Zentrieraufnahme, DIN 702-4, Außen-⌀ A: 200mm
