Allgemeine Beschreibung

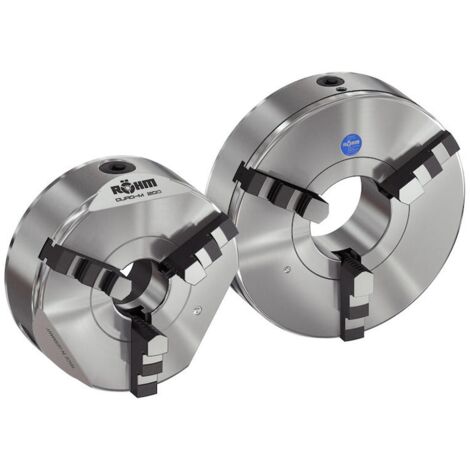

Das DURO-M ist ein manuell betätigtes 3-Backen-Drehfutter mit Planspirale und Durchgang, das überwiegend auf konventionellen Drehmaschinen zur spanenden Bearbeitung von Drehteilen eingesetzt wird. Es zeichnet sich durch einen Stahlkörper mit zylindrischer Zentrieraufnahme (DIN 6350, Form A) aus und ist mit Bohr- und Drehbacken ausgestattet. Die Planspirale ist im Gesenk geschmiedet und hochvergütet, was für eine hohe Rundlaufgenauigkeit sorgt.Technische daten
- Größe: 315 mm
- Artikelnummer: 6602098161
- Zentrierbohrung: 260 mm
- Durchgangsbohrung: 103 mm
- Höhe ohne Backen: 95 mm
- Backenhöhe: 46 mm
- Zentriertiefe: 5 mm
- Rundlaufgenauigkeit: 0,05 mm
- Drehzahl (max.): 2300 min-1
Installation
Die Drehfutter müssen in einwandfreiem Zustand sein und die Spannbacken dürfen über den Futter-Außendurchmesser nicht überstehen. Bei der Installation ist darauf zu achten, dass die max. zulässige Drehzahl so festgelegt ist, dass bei maximaler Spannkraft und Verwendung der schwersten zugehörigen Spannbacken noch 1/3 der Spannkraft als Restspannkraft zur Verfügung steht.Anwendung
Das DURO-M Drehfutter wird hauptsächlich in der Einzel- oder Kleinserienfertigung sowie in Reparaturwerkstätten eingesetzt. Es eignet sich zum Spannen von rotationssymmetrischen Teilen für die Dreh- und Fräsbearbeitung auf konventionellen, horizontalen und vertikalen Drehmaschinen sowie Fräsmaschinen, Rundtischen und Teilapparaten.Weitere Informationen
- Lieferumfang: Futter, Futterschlüssel, Backen
- Vorteile: Hohe Rundlaufgenauigkeit bis 0,02 mm, brünierte Backen, minimale Störkontur, hohe Kraftübersetzung, Abtropfkante für Kühlmittel
