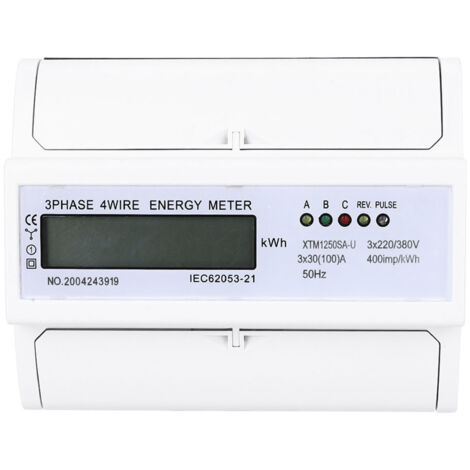

Dreiphasen-4-Leiter-7P-Digitalstromzähler auf DIN-Schiene, elektronischer kWh-Zähler (30(100)A)

Merkmale: Standardmäßige 35-mm-DIN-Schienenmontage, konform mit DIN EN50022. 10-poliger Stecker (12,5-mm-Modul), konform mit JB/T7121-1993. Verdrahtung Typ S (Typ U). 7-stellige LCD-Anzeige, 6+1-stellige Anzeige (999.999,1 kWh). Enthält einen Impulsausgang (polaritätsgesteuert) und einen Impulsausgang (polaritätsungesteuert). Entspricht IEC 62053-31 und DIN 43864. Fünf LEDs zeigen Betriebszustand, Energieimpulse (Schließen und Schalten) und Datenkommunikationsstatus an. Automatische Laststromrichtungserkennung. Individuelle Anzeige auf dem LCD-Bildschirm. Misst den dreiphasigen, 4-Leiter-Wirkenergieverbrauch (drei Komponenten, unabhängig von der Laststromrichtung). Entspricht IEC 62053-21. Standardmäßige kurze Klemmen mit Kappen; längere Klemmenkappen können für einen sichereren Betrieb hinzugefügt werden. Technische Daten: Modell: XTM1250SA-U Genauigkeit: Klasse 1 Spannung: 3 x 220 V/380 V Strom: 5 (30) A, 15 (60) A, 20 (80) A, 10 (40) A, 30 (100) A (optional) Isolationsverhalten: Wechselspannung 4 kV für 1 Minute, Impulsspannung 1,2/50 µs Wellenform 6 kV Abmessungen: siehe Abbildung Gewicht: 498 g Lieferumfang: 1 x DIN-Schienen-Stromzähler, 1 x Bedienungsanleitung
1. Montage auf Standard-35-mm-DIN-Schiene, gemäß DIN EN50022. 2. 10-poliger Stecker (12,5-mm-Modul), gemäß JB/T7121-1993. 3. 7-stellige LCD-Anzeige, 6+1-stellige Anzeige (999.999,1 kWh). 4. Impulsausgang: ein polarisierter Anschluss für passiven Start und ein unpolarisierter Anschluss für passive Fernsteuerung. Entspricht IEC 62053-31 und DIN 43864. 5. Fünf LEDs zeigen den Betriebszustand, den Startvorgang, die Fernsteuerung und den Datenkommunikationsstatus an.
