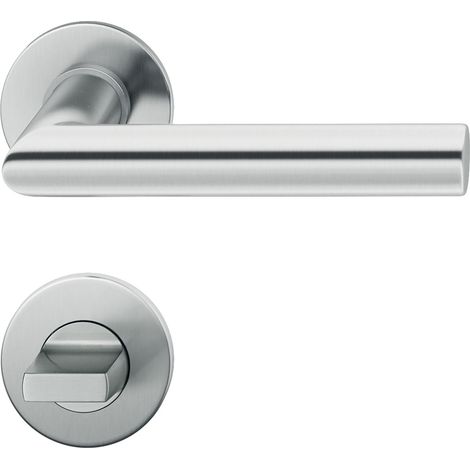

FSB Drückergarnitur 10 1076 flächenbündig WC, 38 - 42, Edelstahl

Verkauft von Vasalat

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die FSB Drückergarnitur 10 1076 ist eine elegante und moderne Lösung für WC-Türen, die flächenbündig eingebaut werden kann. Sie besteht aus hochwertigem Edelstahl und bietet eine ansprechende mattierte Oberfläche.

Technische daten

Türdicke: 38 – 42 mm

Fräsmaße: ø 55,6 mm / Tiefe 3 mm

Material: Edelstahl

Vierkantstift: 8 mm, lose mit A-Hülse auf 8,5 mm

Rosette: ø 55 x 3 mm

Befestigungszubehör: Senkschrauben M4

Lochung: WC (Notöffner rot/grün)

Prüfung Feuerschutz: Nein

Ausführung: zum flächenbündigen Einbau

Klasse nach EN 1906: -

Installation

Die Türdicke muss zwischen 38 und 52 mm betragen.

Bohrung für die Drücker- und Schlüsselrosette: DM 12 mm und 12 mm tief aufbohren.

Zur Ausfräsung des Türblattes sollte die Frässchablone 102247796 verwendet werden.

Die Restwandstärke zwischen dem Fräsgrund und der Schlossoberfläche muss stabil genug sein, um eine sichere Verschraubung ohne Druck auf das Schloss zu gewährleisten.

Anwendung

Die Rosettenpaare sind demontierbar und können nur mit FSB ASL Lochteilen kombiniert werden.

Die Garnitur ist nicht als Feuerschutzausführung erhältlich.

Eigenschaften

Marke
FSB
Breite
5.5 cm
Farbe
Versilbert
Produktveredelung
Matt
Richtung der Öffnung
Innen
