Rahmendübel S KPS-FAST-10180S(25)

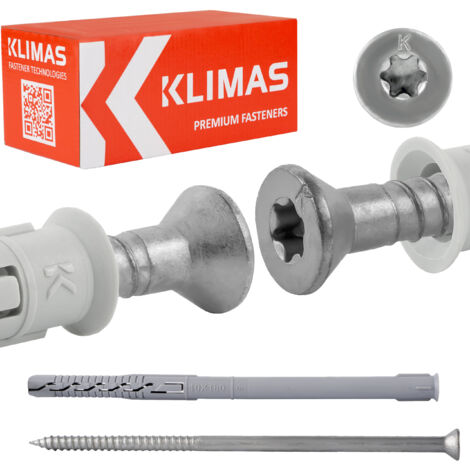

Rahmendübel mit Senkkopfschraube und TX-Innensechskant 10 x 180 mm, 25 Stück

Bestehend aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Senkkopf und TX-Innensechskant.

Empfohlen zur Befestigung von Holz- und Holzwerkstoffelementen. Der Senkkopf gewährleistet einen bündigen Sitz im befestigten Element.

Wichtigste Parameter

• Modell: KPS-FAST-10180S
• Steckergröße: 10x180 mm
• Maximal nutzbare Länge: 110 mm
• Verpackung: 25 Stück.
• Buchse: TX-40

Der Erweiterungsverbinder besteht aus:

• Hülse - Kunststoffelement
• Verbinder - Stahlschraube mit konischem Kopf und Torx-40-Buchse

Originalprodukt eines renommierten Unternehmens KLIMAS Wkręt-Met ®

Merkmale und Vorteile

1. Senkkopf mit TX-Sockel

Der TX-Sockel garantiert optimale Drehmomentübertragung, während der Senkkopf für vollen Drehmomenteingriff im Befestigungselement sorgt.

2.   Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

3. Korrosionsschutz – Zinklamellenbeschichtung

Zinklamellenbeschichtung ist doppelt so korrosionsbeständig wie galvanische Beschichtung. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden in einer Salzsprühkammer für Zinklamellenbeschichtung im Vergleich zu 120 Stunden für verzinktes Zink).

4. Polyamidhülse

Bessere physikalisch-chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen muss die Tragfähigkeit des Verbinders eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) aufweisen. Wenn die Auslegungslast pro Verbinder NR <0,8kN (bez trwałego obciążenia centrycznego).

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein aus Silikat,

E. Autoklavierter Porenbeton

1. Montage von Holzkonstruktionen
2. Montage von Schaufenstern
3. Montage von Heizkörpern
4. Montage von Fenstern und Türen
5. Montage von Vordächern
6. Montage von Handläufen

Dies sind nur Anwendungsbeispiele.

Rahmendübel mit Senkkopfschraube und TX-Buchse, empfohlen zur Befestigung von Holz- und PVC-Elementen (wobei der Schraubenkopf bündig mit dem montierten Element abschließen soll).

Der Dehnverbinder besteht aus:

• Kunststoffelement - Hülse
• Verbinder - Stahlschraube

Die Vormontage der Verbinder bedeutet:

• einfachere und schnellere Montage
• sofort einsatzbereite Produkte ohne Montageaufwand
• keine Fehler bei der Auswahl der Hülse für die Schraube

Produktspezifikation

Dübel

• [ Dk ] Steckerdurchmesser: Ø   10,0 mm
• [ Lk ] Steckerlänge: 180 mm
• [ Tfix ] Max. Nutzbare Länge: 110 mm
• [ Heff ] Verankerungstiefe: 70 mm
• Stopfenmaterial: Polyamid (Nylon)
• Menge in der Verpackung: 25 Stück. Schraube [Dw] Schraubendurchmesser: Ø 7,0 mm [Lw] Schraubenlänge: 185 mm Gewindebuchse: TX-40 Schraubenmaterial: verzinkter Stahl Menge pro Packung: 25 Stück. Zertifikat: Europäische Technische Zulassung: ETA 12/0272. Die von uns verwendeten Schrauben zeichnen sich durch höchste Qualität aus und sind für den sicheren Einsatz im Bauwesen geeignet. Wir setzen alles daran, dass die an unsere Kunden gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Produktvideo

• https://youtu.be/ygTRIj0Ocgw (Link kopieren und in Ihren Browser einfügen)   Montageanleitung
• Vor der Montage den Untergrund, in dem das Befestigungsmittel angebracht werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen. Wählen Sie die passende Befestigungsmittellänge so, dass sich die Dehnungszone im Wandbauteil befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Befestigungsmittellänge). Die Bohrtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Befestigungsmittels. Dadurch wird ein korrekter Sitz der Hülse im Bohrloch gewährleistet und das Überdrehen der Schrauben verhindert. Das Bohren mit Schlagbohrmaschinen wird beim Bohren in perforierten Ziegeln, Keramiksteinen und Porenbeton nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Sitz des Befestigungsmittels gewährleistet. Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen. Das Bohrloch sollte mindestens zweimal durchgebohrt werden, um Bohrstaub zu entfernen. Bei senkrecht nach unten gebohrten Löchern muss tiefer gebohrt oder der angesammelte Bohrstaub ausgeblasen werden. Ein Dübel wird in das vorgebohrte Loch eingesetzt und die Schraube so weit eingeschraubt, bis sie vollständig in der Hülse sitzt. Das Eindrehen der Schraube mit Gewalt kann zum Überdrehen führen, was nicht von der Herstellergarantie abgedeckt ist. Die Installation sollte bei Temperaturen zwischen -20 °C und +40 °C (bezogen auf die Untergrundtemperatur) erfolgen. KLIMAS-Schrauben – die erste Wahl für Profis. *Das Maßband ist nicht im Set enthalten (es dient lediglich der besseren Darstellung der Schrauben).
