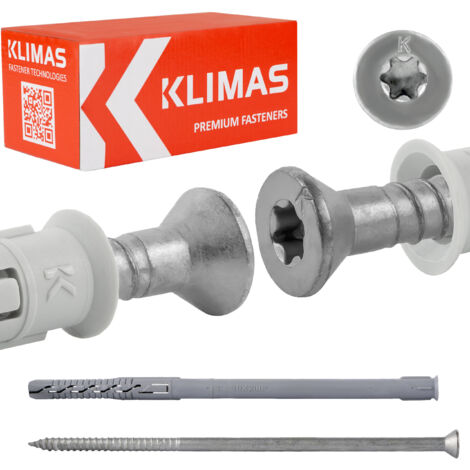

Rahmenexpansionsstopfen S KPS-fast-10200S (25)

Rahmendübel mit Senkkopfschraube und TX-Innensechskant 10 x 200 mm, 25 Stück.

Besteht aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Senkkopf und TX-Innensechskant.

Empfohlen zur Befestigung von Holz- und Holzwerkstoffen.

Der Senkkopf gewährleistet einen bündigen Abschluss im befestigten Element.

Die wichtigsten Parameter

• Modell: KPS-fast-10200S
• Dübelgröße: 10x200 mm
• Maximale nutzbare Länge: 130 mm
• Verpackung: 25 Stück
• Sockel: TX-40

Der Erweiterungsverbinder besteht aus:

• einer Hülse – einem Kunststoffelement
• einem Verbinder – einer Stahlschraube mit konischem Kopf und Torx-40-Sockel

Originalprodukt der renommierten Firma klimasWkręt-Met ®

Funktionen und Vorteile

1. Senkkopf mit TX-Sockel

Der TX-Sockel garantiert eine optimale Drehmomentübertragung, während der Senkkopf für das vollständige Eindringen der Schraube in das Befestigungselement sorgt.

2. Gewindereduzierung

Präzises Einschrauben. Erhöhte Spreizkraft in der zweiten Spreizzone.

3. Korrosionsschutz – Zinklamellenbeschichtung

Zinklamellenbeschichtung ist doppelt so korrosionsbeständig wie verzinktes Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden in der Salzsprühkammer für Zinklamellenbeschichtung im Vergleich zu 120 Stunden für verzinktes Zink).

4.Polyamid-Manschette

Bessere physikalische und chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist die Tragfähigkeit des Verbinders eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf.

wenn die Bemessungslast pro Verbinder NR<0,8 kN (ohne permanente zentrische Last) beträgt.

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein,

E. Autoklavierter Porenbeton

1. Montage von Holzkonstruktionen
2. Montage von Schaufenstern
3. Befestigung von Heizkörpern
4. Einbau von Fenstern und Türen
5. Befestigung von Vordächern
6. Einbau von Handläufen

Dies sind nur Anwendungsbeispiele.

Rahmendübel mit Senkschraube und TX-Buchse. Empfohlen zur Befestigung von Holz- und PVC-Elementen (überall dort, wo der Kopf bündig mit dem montierten Element abschließen soll).

Der Erweiterungsverbinder besteht aus:

• Kunststoffelement – Hülse
• Verbinder – Stahlschraube

Die Vormontage der Verbinder bedeutet:

• Einfachere und schnellere Montage
• Gebrauchsfertige Produkte ohne Montageaufwand
• Keine Fehler bei der Auswahl der Hülse für die Schraube

Produkt Spezifikation

Stecker

• [ Dk ] Steckerdurchmesser: Ø 10,0 mm
• [ Lk ] Steckerlänge: 200 mm
• [ Tfix ] Max. Nutzbare Länge: 130 mm
• [ Heff ] Verankerungstiefe: 70 mm
• Dübelmaterial: Polyamid (Nylon)
• Menge pro Packung: 25 Stück

Schraube

• [ Dw ] Schraubendurchmesser: Ø 7,0 mm
• [ Lw ] Schraubenlänge: 205 mm
• Sockeltyp:TX-40
• Schraubenmaterial:verzinkter Stahl
• Menge pro Packung: 25 Stück

Zertifikat

Europäische Technische Zulassung ETA 12/0272

Die von uns angebotenen Schrauben sind von höchster Qualität und können sicher im Bauwesen eingesetzt werden. Wir setzen alles daran, dass die an unsere Auftragnehmer gelieferten Produkte sicher und für die jeweiligen Aufgaben geeignet sind.

Produktvideo

https://youtu.be/ygTRIj0Ocgw

(Link kopieren und in den Browser einfügen)

Installationsmethode

• Vor der Montage das Substrat, in dem das Befestigungsmittel installiert werden soll, ermitteln und die vom Befestigungsmittel übertragenen Lasten mit den im Produktdatenblatt oder der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten vergleichen.
• Die geeignete Länge des Befestigungsmittels sollte so gewählt werden, dass sich die Dehnungszone im Wandbaumaterial befindet (die Dicke des befestigten Elements entspricht der maximal nutzbaren Länge des Befestigungsmittels).
• Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders – dies ermöglicht einen korrekten Sitz der Hülse im Bohrloch und verhindert das Lösen der Schraube.
• Die Verwendung von Schlagschraubern wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen, da dies die Wände beschädigt und keinen sicheren Sitz des Verbinders gewährleistet.
• Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen.
• Das Bohrloch sollte gereinigt werden. zumindest durch Doppelhubbohrungen, wodurch der Bohrstaub nach außen befördert wird. Senkrecht nach unten gebohrte Löcher erfordern tieferes Bohren oder das Ausblasen des angesammelten Bohrstaubs.
• Der Dübel wird in das gebohrte Loch eingesetzt und die Schraube eingeschraubt, bis sie vollständig in der Hülse sitzt.
• Zu starkes Anziehen der Schraube kann zu deren Lockerung führen, was nicht von der Herstellergarantie abgedeckt ist.
• Die Installation sollte bei einer Temperatur von -20 °C bis +40 °C (bezogen auf die Substrattemperatur) erfolgen.

Klimas Schrauben – die erste Wahl von Profis

*Das Maßband ist nicht im Set enthalten (es dient nur der besseren Darstellung der Schrauben).
