Allgemeine Beschreibung

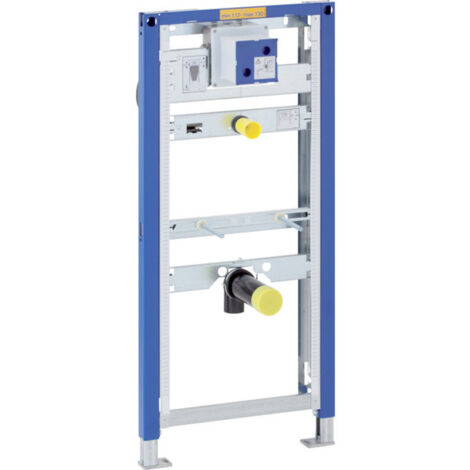

Das Geberit Sigma Duofix Urinal Vorwandelement ist die flexible Lösung für die sichere Montage von Urinalen im Trockenbau. Dank variabler Elementhöhe und anpassbaren Anschlüssen lassen sich verschiedenste Urinalmodelle einfach und passgenau installieren. Das Element ist vorbereitet für Geberit Urinalsteuerungen und sorgt durch schallgedämmte Befestigungen für einen leisen Betrieb.Technische daten
- Material: Stahl
- Montagebereich: Trockenbau
- Elementhöhe: 112–130 cm
- Breite: 50 cm
- Tiefe: 7,5 cm
- Urinalsteuerung: Universal-Gehäuse für Geberit Systeme
- Zulaufbefestigung: D 32 mm, höhenverstellbar
- Anschlussbogen: Höhenverstellbar, schallgedämmt
- Urinalbefestigungen: M8, breiten- und höhenverstellbar
- Fließdruck: 100–800 kPa
- Max. Prüfdruck Wasser: 1600 kPa
- Max. Prüfdruck Luft / Inertgas: 300 kPa
- Max. Wassertemperatur: 30 °C
- Durchfluss bei 100 kPa: 0,3 l/s (ohne Begrenzer), 0,18 l/s (mit Begrenzer)
Kompatibilität und Zubehör
- Geeignet für Trockenbau
- Kompatibel mit Geberit Urinalsteuerungen (ab Baujahr 2009)
- Lieferumfang: Anschlusswinkel R 1/2", Bauschutz mit Deckel, Verbindungsrohr zwischen Zulauf D 32 mm und Urinal, Schutzstopfen, Anschlussbogen aus PE-HD, D 63 / 50 mm, Schutzkappe, Dichtung D 57 / 50 mm, Urinalgeruchsverschluss D 50 mm, 2 Gewindestangen M8, Befestigungsmaterial
Installation
- Einbau in teil- oder raumhohe Vorwandinstallationen
- Einbau in raumhohe Installationswände
- Einbau in Geberit Duofix Systemwände
- Montage von Urinalen für Fußbodenaufbauten 0-20 cm
Anwendung
- Flexible Elementhöhe: optimal an die Urinalhöhe anpassbar
- Schallgedämmte, höhenverstellbare Anschlüsse für Geräuschminimierung
- Schnelle und saubere Montage im Trockenbau
