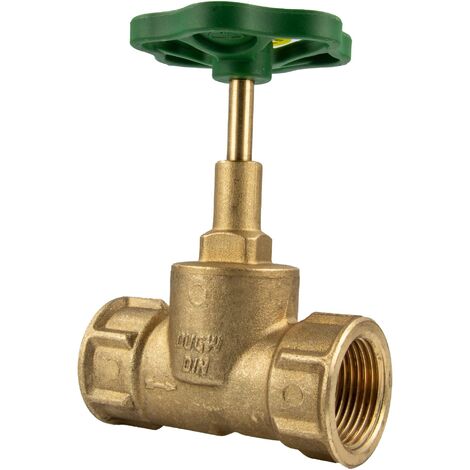

JS Durchgangsventil Rp 3/4 (DN 20) mit steigender Spindel Typ 1105 - Muffenanschluss

Verkauft von Tecuro und 3 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das JS Durchgangsventil Rp 3/4 (DN 20) mit steigender Spindel Typ 1105 ist ein robustes Absperrventil, das optimal für Trinkwasser- und Heizungsanlagen geeignet ist. Es verfügt über einen Muffenanschluss und ist ohne Entleerung konzipiert. Die steigende Spindel sorgt für eine präzise Steuerung des Durchflusses.

Technische daten

Hersteller-Artikelnummer: 0011052000001
Material des Gehäuses: Messing (CuZn40Pb2, CW617N)
Max. Betriebsdruck: 10 bar (PN 10)
Max. Betriebstemperatur: 90 °C
Nenndurchmesser: 3/4 Zoll (20 mm)
Gesamtlänge: 74 mm
Höhe Handgriff/Handrad: 17 mm
Länge Handgriff/Durchmesser Handrad: 70 mm
Rohraußendurchmesser Anschluss: 26,4 mm
Arbeitslänge Anschluss 1: 16,3 mm
Arbeitslänge Anschluss 2: 16,3 mm
Winkel der Spindel: 90°

Kompatibilität und Zubehör

Anschlussart: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Mit Entleerungsventil: nein
Ventil nach Absprache auch mit PTFE-Dichtung lieferbar

Installation

Der Einbau des Ventils kann sowohl horizontal als auch vertikal erfolgen, wobei die Fließrichtung zu beachten ist. Alle Ventiloberteile sollten bei Bedarf mit einem Schlüssel nachgezogen werden. Der Einbau erfolgt immer mit dem Oberteil nach oben.

Anwendung

Das Ventil ist ideal für die Verwendung in Trinkwasser- und Heizungsanlagen geeignet und sorgt für einen optimalen Durchfluss.

Weitere Informationen

DIN-DVGW zertifiziert, Geräuschklasse 2, KTW-Freigabe für O-Ringe und Dichtungen aus EPDM.

Eigenschaften

Marke
SCHLÖSSER ARMATUREN
Farbe
Grün
Produktveredelung
Unbehandelt
Druck
10 bar
Menge pro Pack
1 Stücke
Material
Messing
Ursprung
Hergestellt in Deutschland
Für Trinkwasser geeignet
Ja
Auslassdurchmesser
20 mm
Innendurchmesser
20 mm
Nennmaß
2 cm
Gewindegröße
Kein Rohrgewinde
Ausgabethread
3/4" (20x27)
Form
Zylindrisch
Höhe
100 mm
Körpermaterial
Metall
Maximale Betriebstemperatur
90 °C
Ventiltyp
Absperrhahn
Verwendung des Ventils
Trinkwasser
ManoMano Art.-Nr
ME7598630
MMID
982456939148
Herstellerreferenz
9310056
EAN
4044997110140
