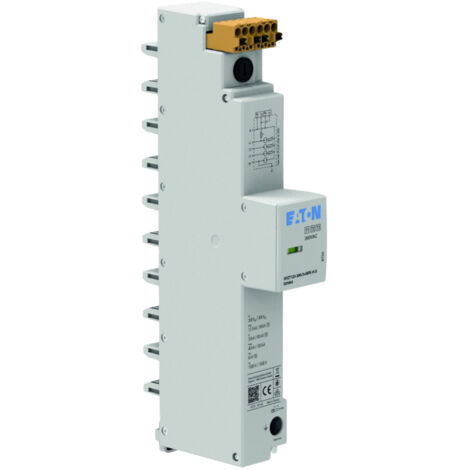

Eaton Blitzstrom- und Überspannungsableiter für 40-mm-Sammelschiene, TN-S/TT, 3P, 12,5 kA (10/350) µs, Klasse I + II + III/Typ 1 + 2 + 3, EP-501044

Eaton Blitzstrom- und Überspannungsableiter für 40-mm-Sammelschiene, TN-S/TT, 3P, 12,5 kA (10/350) µs, Klasse I + II + III/Typ 1 + 2 + 3, EP-501044

• Modell: SPZT123-300/3+NPE-H-S
• Montageart: Sammelschiene
• Blitzstoßstrom (10/350 µs): 7.5 kA
• Polzahl: 4
• Baugröße: 2 TE
• Schutzpegel: 1.5 kV
• Fernsignalisierung: Nein
• Folgestromlöschfähigkeit: 0.1 kA
• Höchste Dauerspannung AC: 300 V
• Nennspannung AC: 300 V
• Prüfklasse: Typ 1 und 2 und 3
• Schutzpegel L-N: 1.5 kV
• Signalisierung am Gerät: optisch
• Schutzart (IP): IP20
• Schutzpegel N-PE: 1.5 kV
• Integrierte Vorsicherung: Nein
• Spezifische Energie (W/R): 14 kJ/Ohm
• Energetisch koordinierte Schutzwirkung zum Endgerät: Ja
• Netzform DC: Nein
• Netzform IT: Nein
• Netzform TN: Nein
• Netzform TN-C: Nein
• Netzform TN-S: Ja
• Netzform TT: Ja
• Netzform sonstige: Nein
• Netzform TN-C-S: Nein
• Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 A
• Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 A
• Spannungsschaltende Funkenstreckentechnologie: Ja
• Überstromgeschützter Spannungsabgriff: Ja
• Zolltarifnummer: 85363090

Zum Schutz von Verbraucheranlagen

Im netzseitigen Anschlussraum des Zählerschrankes auf 40-mm-Sammelschiene.

Gegen transiente Überspannungen

Die durch direkte und indirekte Blitzeinschläge verursacht werden, sowie Schaltspiele.

Anforderungen zur Installation von Überspannungsschutz

• Nach DIN VDE 0100-534, Prüfklassen I, II, III entsprechend IEC 61643-1.
• SPD Typ T1+2+3, nach IEC 61643-11: 2011, EN 61643-11: 2012+A11: 2018.
• Blitzschutzklasse III und IV nach IEC 62305.

Weitere Merkmale

• Leckstromfrei.
• Mit integrierter Sicherung zur Absicherung des SmartMeterGateway und des APZ.
