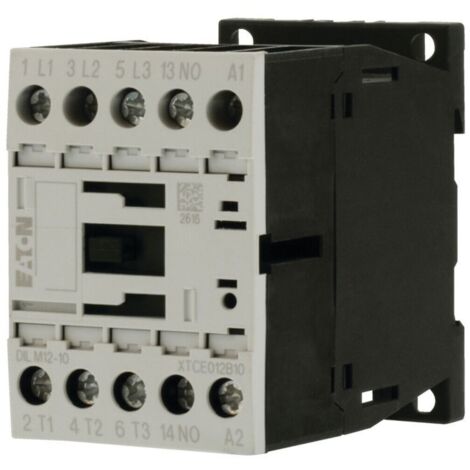

Eaton DILM12-10(230V50/60HZ) Leistungsschütz 3 Schließer 5.5 kW 1 St.

Name: Eaton DILM12-10(230V50/60HZ) Leistungsschütz 3 Schließer 5.5 kW 1 St.
Brand: EATON
SKU: 276838
Price: 43.01 EUR
Availability: InStock

Verkauft von 0815 und 2 weiteren Händlern

Produktinformationen

Beschreibung

Eigenschaften:

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=3.5 kW, 380 V 400 V: P=5.5 kW, 660 V 690 V: P=6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=4.4 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung

Technische Daten:

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
Bemessungsbetriebsleistung NEMA: 7,4 kW
Geeignet für Reiheneinbau: nein
Anzahl der Hilfskontakte als Schließer: 1
Anschlussart Hauptstromkreis: Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 230 V
- Bemessungssteuerspeisespannung Us bei DC: 0 V
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
- Bemessungsbetriebsleistung NEMA: 7,4 kW
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Schließer: 1
- Anschlussart Hauptstromkreis: Schraubanschluss
- Anzahl der Schließer als Hauptkontakte: 3
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
