Produktinformationen
Beschreibung
Eigenschaften:

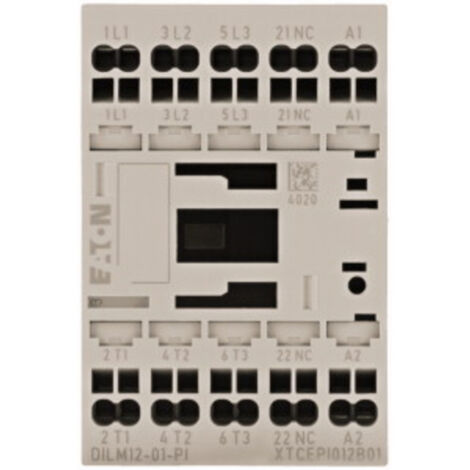

- Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=3.5 kW, 380 V 400 V: P=5.5 kW, 660 V 690 V: P=6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHI¿-PI, DILM32-XHI¿-PI, DILA-XHI(V)¿-PI, Kontaktbestückung Ö=Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei DC: 24 V
- Spannungsart zur Betätigung: DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
- Bemessungsbetriebsleistung NEMA: 0 kW
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Öffner: 1
- Anschlussart Hauptstromkreis: Bitte beachten Sie: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei DC: 24 V
- Spannungsart zur Betätigung: DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
- Bemessungsbetriebsleistung NEMA: 0 kW
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Öffner: 1
- Anschlussart Hauptstromkreis: Federzuganschluss
- Anzahl der Schließer als Hauptkontakte: 3
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Eigenschaften
- MarkeEATON
- Länge7.5 cm
- Breite68 mm
- Höhe45 mm
- Gewicht280 g
