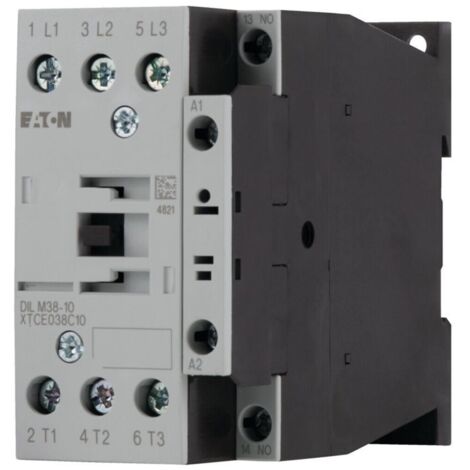

Eaton Leistungsschütz 50HZ240V60HZ DILM3810230V112428

Eigenschaften • Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3.\n• Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=38 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=45 A, gekapselt: Ith=36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=100 A, gekapselt: Ith=90 A,\n• max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=11 kW, 380 V 400 V: P=18.5 kW, 660 V 690 V: P=21 kW,\n• max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=4 kW, 380 V 400 V: P=7 kW, 660 V 690 V: P=10 kW,\n• kombinierbar mit Hilfsschalter: DILM32-XHI., DILA-XHI(V)., DILM32-XHI11-S,\n• Kontaktbestückung S=Schließer: 1 S,\n• Hinweise: Schaltglieder nach EN 50012.,\n• Stromart AC/DC: Wechselstrombetätigung
Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 38 A
• Bemessungsbetriebsleistung bei AC-3, 400 V: 18,5 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 7 kW
• Bemessungsbetriebsleistung NEMA: 14,9 kW
• Geeignet für Reiheneinbau: Nein
• Anzahl der Hilfskontakte als Schließer: 1
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Schließer als Hauptkontakte: 3
