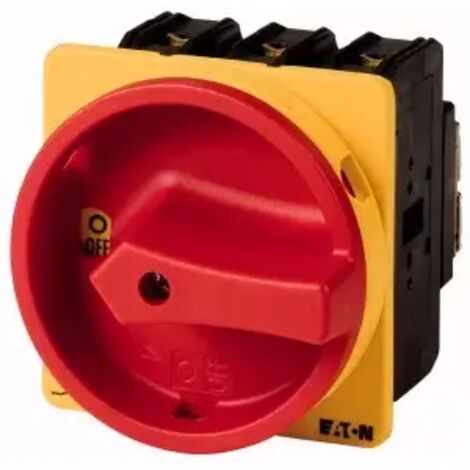

Eaton Hauptschalter, P3, 63 A, Einbau, 3-polig, 1 S, 1 Ö, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung, 019891

Eaton Hauptschalter, P3, 63 A, Einbau, 3-polig, 1 S, 1 Ö, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung, 019891

• Modell: P3-63/EA/SVB/HI11
• Breite: 87 mm
• Höhe: 102 mm
• Tiefe: 128 mm
• Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Öffner: 1
• Bemessungsdauerstrom Iu: 63 A
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V
• Bedingter Bemessungskurzschlussstrom Iq: 100 kA
• Schutzart (IP), frontseitig: IP65
• Anzahl der Hilfskontakte als Wechsler: 0
• Anzahl der Schalter: 1
• Verriegelbar: Ja
• Motorantrieb integriert: Nein
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung als NOT-AUS-Einrichtung: Ja
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Ausführung als Hauptschalter: Ja
• Ausführung als Sicherheitsschalter: Nein
• Ausführung als Wartungs-/Reparaturschalter: Ja
• Bemessungsbetriebsleistung bei AC-23, 400 V: 30 kW
• Bemessungskurzzeitstromfestigkeit Icw: 1.26 kA
• Farbe des Betätigungselements: rot
• Geeignet für Bodenbefestigung: Nein
• Geeignet für Frontbefestigung 4-Loch: Ja
• Geeignet für Frontbefestigung Zentral: Nein
• Geeignet für Verteilereinbau: Nein
• Geeignet für Zwischenbau: Nein
• Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
• Motorantrieb optional: Nein
• Spannungsauslöser optional: Nein
• Gerätebauart: Einbaugerät Festeinbautechnik
• Bemessungsdauerstrom bei AC-21, 400 V: 63 A
• Schaltleistung bei 400 V: 30 kW
• Ausführung als Wendeschalter: Nein
• Bemessungsdauerstrom bei AC-23, 400 V: 63 A
• Schutzart (NEMA): 12
• Mit vormontierter Verkabelung: Nein
• Zolltarifnummer: 85365080

Hauptschalter

Sortiment: Hauptschalter, Wartungsschalter

Typkenner: P3

Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz

Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert

Technische Details

• Polzahl: 3-polig
• Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar
• Schutzart: Front IP65
• Bauform: Einbau
• Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW
• Bemessungsdauerstrom: Iu = 63 A

Normen und Bestimmungen

• IEC/EN 60947
• VDE 0660
• IEC/EN 60204
• CSA
• UL

Weitere Informationen

Lasttrennschalter nach IEC/EN 60947-3, NEMA12
