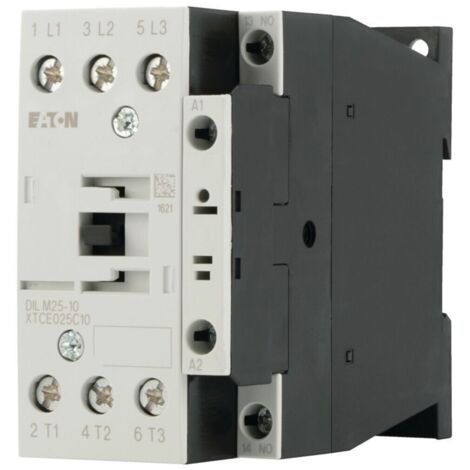

EATON Leistungsschütz 11kW/400V, AC, 277140

EATON Leistungsschütz 11kW/400V, AC, 277140

• Modell: DILM25-10(230V50/60HZ)
• Breite: 45 mm
• Höhe: 85 mm
• Tiefe: 97 mm
• Geeignet für Reiheneinbau: Nein
• Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
• Anzahl der Schließer als Hauptkontakte: 3
• Anzahl der Öffner als Hauptkontakte: 0
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
• Bemessungssteuerspeisespannung AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung AC 60 Hz: 230 V
• Bemessungssteuerspeisespannung DC: 0 V
• Anschlussart Hauptstromkreis: Schraubanschluss
• Betriebsspannung AC 50 Hz: 24 V
• Betriebsspannung AC 60 Hz: 24 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 6 kW
• Bemessungsbetriebsleistung NEMA: 11 kW
• Zolltarifnummer: 85364900

Leistungsschütz

Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig

Gebrauchskategorie

• AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen
• NAC-3: Käfigläufermotoren - anlassen, während Betrieb ausschalten
• AC-4: Käfigläufermotoren - anlassen, Einstecken, reversieren, Tippen

Anschlusstechnik

Schraubklemmen

Hinweise

• Geeignet auch für Motoren der Effizienzklasse IE3
• IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet

Technische Daten
