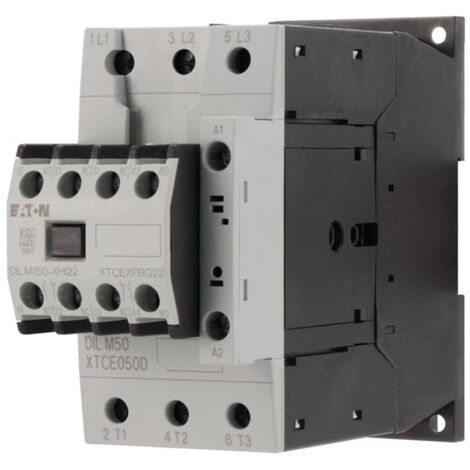

Eaton Leistungsschütz 22kW/400V,AC DILM50-22(230V50HZ)
Verkauft von Contorion und 1 weiterer Händler
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Eigenschaften:
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=80 A, gekapselt: Ith=58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=162 A, gekapselt: Ith=145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=15.5 kW, 380 V 400 V: P=22 kW, 660 V 690 V: P=30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=6 kW, 380 V 400 V: P=10 kW, 660 V 690 V: P=14 kW, Kontaktbestückung S=Schließer: 2 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
- Bemessungssteuerspeisespannung Us bei DC: 0 V
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 21 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 10 kW
- Bemessungsbetriebsleistung NEMA: 29,8 kW
- Geeignet für Reiheneinbau: Nein
- Anzahl der Hilfskontakte als Schließer: 2
- Anzahl der Hilfskontakte als Öffner: 2
- Anschlussart Hauptstromkreis: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
- Bemessungssteuerspeisespannung Us bei DC: 0 V
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 21 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 10 kW
- Bemessungsbetriebsleistung NEMA: 29,8 kW
- Geeignet für Reiheneinbau: Nein
- Anzahl der Hilfskontakte als Schließer: 2
- Anzahl der Hilfskontakte als Öffner: 2
- Anschlussart Hauptstromkreis: Schraubanschluss
- Anzahl der Schließer als Hauptkontakte: 3
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Eigenschaften
- MarkeEATON
- Länge1.47 cm
- Leistung22 W
- Elektrische Spannung230 V
- Stromstärke50 A
