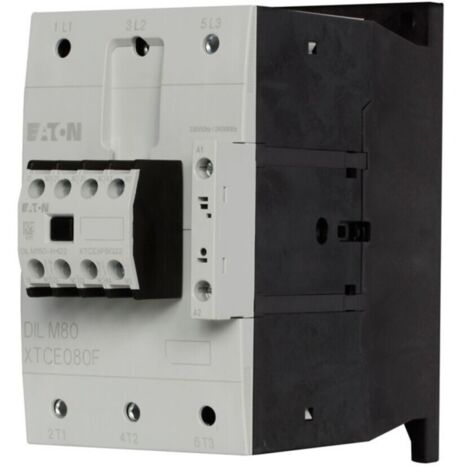

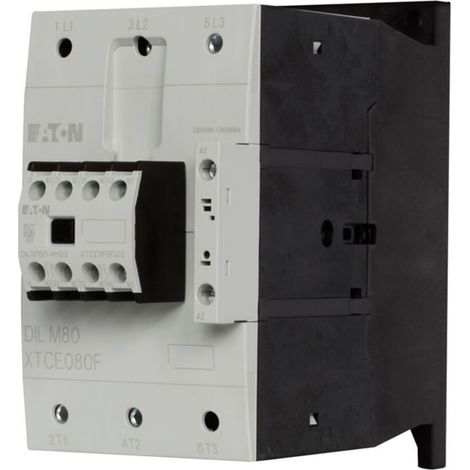

Eaton Leistungsschütz 37KW/400V,AC DILM80-22(230V50HZ)

Eigenschaften • Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=110 A, gekapselt: Ith=80 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=225 A, gekapselt: Ith=200 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=25 kW, 380 V 400 V: P=37 kW, 660 V 690 V: P=63 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=11.5 kW, 380 V 400 V: P=20 kW, 660 V 690 V: P=26 kW, Kontaktbestückung S=Schließer: 2 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
• Bemessungssteuerspeisespannung Us bei DC: 0 V
• Spannungsart zur Betätigung: AC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 110 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
• Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 20 kW
• Bemessungsbetriebsleistung NEMA: 44,7 kW
• Geeignet für Reiheneinbau: Nein
• Anzahl der Hilfskontakte als Schließer: 2
• Anzahl der Hilfskontakte als Öffner: 2
• Anschlussart Hauptstromkreis: Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
  • Bemessungssteuerspeisespannung Us bei DC: 0 V
  • Spannungsart zur Betätigung: AC
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 110 A
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 40 A
  • Bemessungsbetriebsleistung bei AC-4, 400 V: 20 kW
  • Bemessungsbetriebsleistung NEMA: 44,7 kW
  • Geeignet für Reiheneinbau: Nein
  • Anzahl der Hilfskontakte als Schließer: 2
  • Anzahl der Hilfskontakte als Öffner: 2
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte: 3

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
