Allgemeine Beschreibung

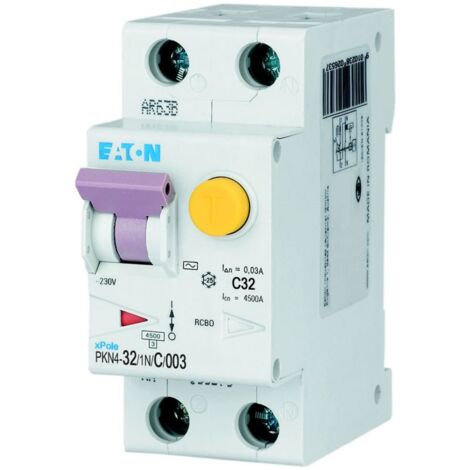

Der Eaton 236948 FI-Schutzschalter/Leitungsschutzschalter ist ein 2-poliger Kombischalter, der sowohl Fehlerstromschutz als auch Leitungsschutz bietet. Er ist ideal für den Einsatz in Wohn- und Geschäftsanwendungen und erfüllt die aktuellen Anforderungen der DIN VDE 0100-410, die einen zusätzlichen Schutz durch Fehlerstrom-Schutzschalter vorschreibt.Technische daten
- Polzahl (gesamt): 2
- Anzahl der abgesicherten Pole: 1
- Bemessungsspannung: 240 V
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0,03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach EN 61009: 10 kA
- Bemessungsabschaltvermögen nach IEC 60947-2: 0 kA
- Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
- Stoßstromfestigkeit: 0,25 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Auslösecharakteristik: B
- Mitschaltender Neutralleiter: Ja
- Mit Verriegelungsvorrichtung: Nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Umgebungstemperatur während des Betriebs: -25..40 °C
- Breite in Teilungseinheiten: 2
- Einbautiefe: 69,5 mm
- Unterputzmontage: Nein
- Fehlauslöseschutz: Nein
- Gewicht: 2 kg
Kompatibilität und Zubehör
Der Schalter ist für den Einsatz in Wohn- und Geschäftsanwendungen geeignet und kann in verschiedenen elektrischen Installationen verwendet werden.
Installation
Die Installation erfolgt in Standard-Elektroinstallationen. Beachten Sie die spezifischen Anforderungen der DIN VDE 0100-410.
Anwendung
Der Eaton FI-Schutzschalter ist für den Schutz von Steckdosenstromkreisen im Laienbereich und für alle Endstromkreise bis 20 A im Außenbereich konzipiert.
Weitere Informationen
Schutzart: IP20, geeignet für den Einsatz in Wohn- oder Geschäftsumgebungen.
