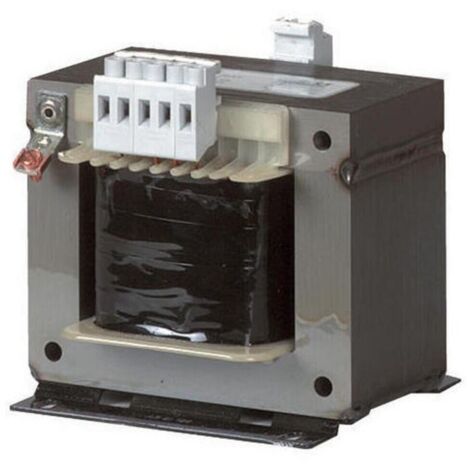

Eaton Steuertransformator, 0,1 kVA, Nenneingangsspannung 230± 5 % V, Ausgangsnennspannung 24 V, 204941

Eaton Steuertransformator, 0,1 kVA, Nenneingangsspannung 230± 5 % V, Ausgangsnennspannung 24 V, 204941

• Modell: STN0,1(230/24)
• Breite: 85 mm
• Höhe: 91 mm
• Tiefe: 75 mm
• Geeignet für Reiheneinbau: Nein
• Leiter-Material: Kupfer
• Schutzart (IP): IP00
• Primärspannung 1: 230 V
• Primärspannung 2: 0 V
• Primärspannung 3: 0 V
• Geeignet für Platinenmontage: Nein
• Ringkern: Nein
• Ausgeführt als Spar-Transformator: Nein
• Ausgeführt als Sicherheits-Transformator: Nein
• Ausgeführt als Trenn-Transformator: Nein
• Isolierstoff-Klasse nach IEC 85: B
• Kurzschlussfest: Nein
• Primärspannung 10: 0 V
• Primärspannung 4: 0 V
• Primärspannung 5: 0 V
• Primärspannung 6: 0 V
• Primärspannung 7: 0 V
• Primärspannung 8: 0 V
• Primärspannung 9: 0 V
• Relative Kurzschlussspannung uk: 10 %
• Sekundärspannung 1: 24 V
• Sekundärspannung 10: 0 V
• Sekundärspannung 2: 0 V
• Sekundärspannung 3: 0 V
• Sekundärspannung 4: 0 V
• Sekundärspannung 5: 0 V
• Sekundärspannung 6: 0 V
• Sekundärspannung 7: 0 V
• Sekundärspannung 8: 0 V
• Sekundärspannung 9: 0 V
• Bemessungsscheinleistung: 100 VA
• Leistungsaufnahme im Bereitschaftszustand: 17 W
• Zolltarifnummer: 85043180

Steuertransformator

Sortiment: Einphas. Steuertransformatoren ST…

Grundfunktion

• Einphasige STN Steuertransformatoren

Technische Daten

Normen und Bestimmungen

• Gebaut und geprüft nach: IEC/EN 61558-2-2, VDE 0570 Teil 2-2
• Für die Verwendung geeignet gemäß: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410
