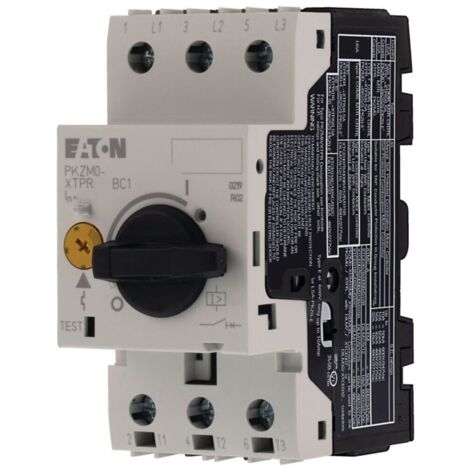

Eaton Transformatorschutz PKZM0-20-T

Eigenschaften • Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T.\n• 100, lieferbares Zubehör: Hilfsschalter, Spannungsauslöser. Technische Daten:

• Bemessungsdauerstrom Iu: 20 A
• Bemessungsspannung: 690 V
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
• Überlastauslöser Stromeinstellung: 16..20 A
• Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 0 A
• Einstellbereich des unverzögerten Kurzschlussauslösers: 380 A
• Integrierter Erdschlussschutz: nein
• Anschlussart Hauptstromkreis: Schraubanschluss
• Gerätebauart: Einbaugerät Festeinbautechnik
• Geeignet für Hutschienenmontage: ja
• Hutschienenmontage optional: ja
• Mit Ausgelöstmelder: ja
• Mit integriertem Unterspannungsauslöser: nein
• Polzahl: 3
• Position des Anschlusses für Hauptstromkreis: sonstige
• Ausführung des Betätigungselements: Drehknopf
• Komplettgerät mit Schutzeinheit: ja
• Motorantrieb integriert: nein
• Motorantrieb optional: nein
• Schutzart (IP): IP20

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bemessungsdauerstrom Iu: 20 A
• Bemessungsspannung: 690 V
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
• Überlastauslöser Stromeinstellung: 16..20 A
• Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 0 A
• Einstellbereich des unverzögerten Kurzschlussauslösers: 380 A
• Integrierter Erdschlussschutz: nein
• Anschlussart Hauptstromkreis: Schraubanschluss
• Gerätebauart: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Bemessungsdauerstrom Iu: 20 A
  • Bemessungsspannung: 690 V
  • Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 50 kA
  • Überlastauslöser Stromeinstellung: 16..20 A
  • Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 0 A
  • Einstellbereich des unverzögerten Kurzschlussauslösers: 380 A
  • Integrierter Erdschlussschutz: nein
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Gerätebauart: Einbaugerät Festeinbautechnik
  • Geeignet für Hutschienenmontage: ja
  • Hutschienenmontage optional: ja
  • Mit Ausgelöstmelder: ja
  • Mit integriertem Unterspannungsauslöser: nein
  • Polzahl: 3
  • Position des Anschlusses für Hauptstromkreis: sonstige
  • Ausführung des Betätigungselements: Drehknopf
  • Komplettgerät mit Schutzeinheit: ja
  • Motorantrieb integriert: nein
  • Motorantrieb optional: nein
  • Schutzart (IP): IP20

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
